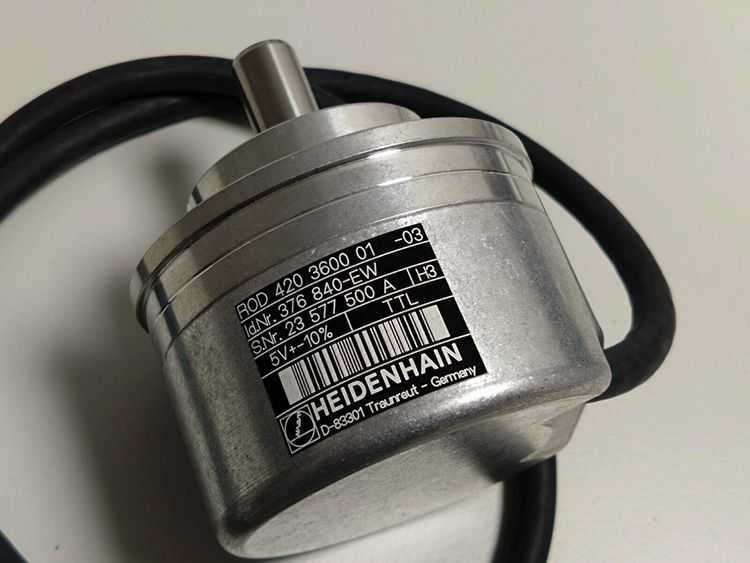

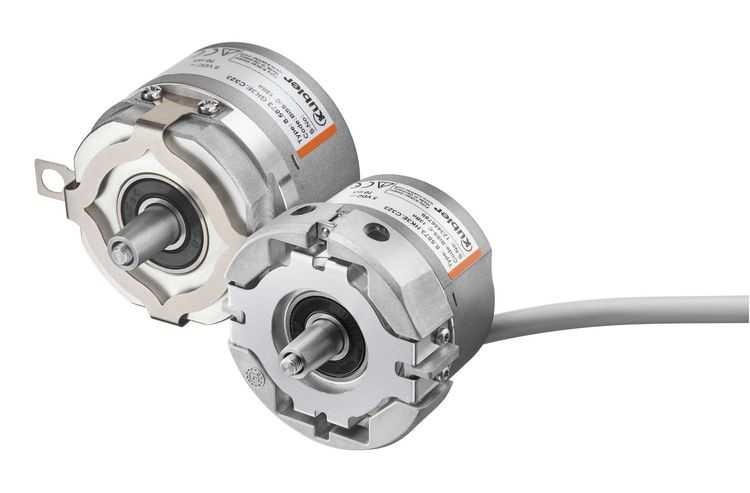

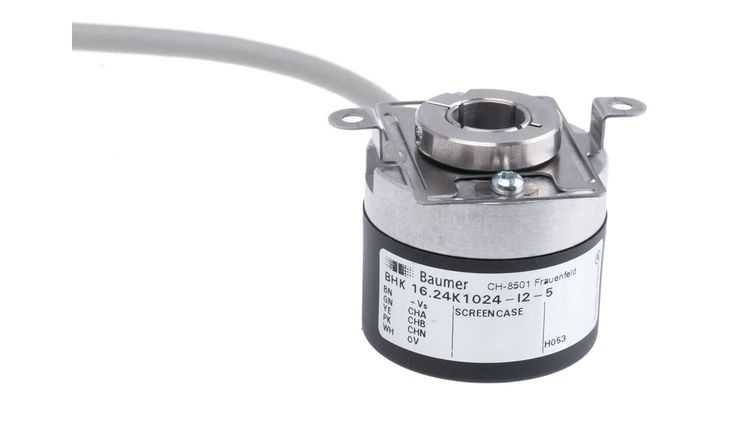

Промышленный энкодер – это высокоточный прибор, объединяющий в себе механику, оптику и электронику. Отказ любого из этих элементов ведет к потере управления оборудованием. Многие сервисные центры предлагают только замену узла в сборе, однако в «Икс Плата» практикуется компонентный ремонт промышленной электроники. Это значит, что мы не меняем устройство целиком, а находим вышедший из строя компонент и возвращаем его к жизни, полностью сохраняя заводские характеристики.
Ниже представлен детальный обзор всех стадий работ, от первичного осмотра до финальных испытаний.
Шаг 1: Входная диагностика и верификация неисправности
Любое восстановление работоспособности энкодера начинается не с паяльника, а с тщательного анализа симптомов. Часто причиной некорректной работы является не только электроника, но и сопряженные узлы привода.
Проверка механической части
На первом этапе мы оцениваем состояние подшипников и вала. Износ подшипника качения приводит к появлению люфта. Даже микронное биение вала смещает оптический диск (ламель) относительно читающей головки.
- Диагностика: Проводится визуальный осмотр и проверка «на ощупь».
- Выявление: Обнаружение радиального и осевого люфта, следов коррозии на валу, затрудненного вращения.
Электрическая проверка сигналов
Механическая целостность не гарантирует правильной работы. Мы подключаем энкодер к лабораторному блоку питания и снимаем показания с выходных линий с помощью осциллографа.
- Анализ формы импульсов: Важно увидеть не просто наличие сигнала, а его форму. Прямоугольные импульсы могут иметь заваленные фронты, выбросы или дребезг (джиттер).
- Сравнение фаз: Для инкрементальных энкодеров критически важно, чтобы сигналы А и Б были сдвинуты ровно на 90 градусов. Нарушение этого сдвига приводит к ошибкам при реверсе.
- Проверка оптронов: На этом этапе часто выявляется деградация светодиодов или фототранзисторов, требующая замены оптопары.
Шаг 2: Чистка оптики или замена ламели
Оптическая система – самое чувствительное к загрязнениям место. Масляный туман, пыль и продукты износа подшипников оседают на стеклянном или металлическом диске, нарушая прозрачность штрихов.
Демонтаж оптического диска
Снятие ламели требует ювелирной точности. Оптический диск изготавливается из хрупкого стекла или специального пластика с напылением.
- Инструмент: Используются только неметаллические захваты и вакуумные пинцеты.
- Фиксация: Важно пометить изначальное положение диска относительно вала (если это не предусмотрено конструкцией), чтобы сохранить нулевую отметку.
- Очистка: Производится специальными безворсовыми салфетками и очистителями оптики, не оставляющими разводов. Использование спирта или ацетона недопустимо – они могут разрушить клеевой слой или помутнить пластик.
В случаях, когда на диске имеются глубокие царапины, сколы или разрушено напыление дорожек, производится полная замена ламели. Мы подбираем аналоги по посадочному месту и количеству штрихов на оборот (импульсов).
Шаг 3: Замена подшипника и восстановление геометрии вала
Подшипник в энкодере – это расходный материал, но его замена – самая ответственная механическая операция при ремонте энкодеров. Ошибка на этом этапе приводит к быстрому выходу из строя нового подшипника и повреждению оптики.
Технология запрессовки
Замена подшипника категорически запрещена с использованием молотка и зубила. В нашей практике применяется специализированное оборудование:
- Съемники: Для демонтажа старого подшипника без передачи усилия на вал и корпус используются гидравлические или механические съемники с захватом за внутреннюю обойму.
- Термоподгон: Корпус энкодера равномерно нагревается в термошкафу, а новый подшипник, при необходимости, охлаждается. Это позволяет детали сесть на место с минимальным усилием, исключая перекосы и деформацию.
- Контроль усилия: Процесс запрессовки контролируется по динамометрическому инструменту, чтобы не повредить хрупкий вал, особенно если он полый.
Шаг 4: Сборка, юстировка и выходной контроль
После восстановления механики и чистки оптики наступает самый важный этап – настройка и проверка.
Выставление зазоров и центровка
Зазор между оптическим диском и читающей головкой должен составлять доли миллиметра. При сборке корпуса важно сохранить параллельность плоскостей.
- Регулировка: В некоторых моделях энкодеров предусмотрены регулировочные отверстия, позволяющие смещать плату с фотоприемниками для достижения максимальной амплитуды сигнала (синусоиды).
- Фиксация: После достижения идеального сигнала все крепежные элементы фиксируются специальным клеем-фиксатором резьбы, чтобы исключить отвинчивание от вибрации.
Финальное тестирование
Собранный энкодер подключается к эталонному приводу или тестовому стенду. Мы проверяем:
- Форму сигналов на осциллографе во всем рабочем диапазоне оборотов.
- Отсутствие пропусков импульсов.
- Стабильность нулевой метки (Z-канала).
- Ток потребления.
Профессиональный компонентный ремонт промышленной электроники в «Икс Плата»
Наши специалисты имеют за плечами не просто опыт работы, а именно стаж успешного восстановления сложных устройств – более 10 лет. Мы понимаем, что за каждым отремонтированным энкодером стоит безаварийная работа вашего оборудования.
В своей работе мы не используем методы «колхозного» ремонта. Каждое устройство после нашего вмешательства проходит полный цикл испытаний. Мы занимаемся восстановлением работоспособности энкодеров любых типов: оптических, магнитных, инкрементальных и абсолютных. Это часть нашей комплексной услуги по обслуживанию промышленной электроники.
Мы гарантируем, что после всех этапов работ устройство прослужит не меньше нового, при этом стоимость восстановления для клиента оказывается значительно ниже покупки оригинальной запчасти, а сроки поставки которой могут составлять несколько месяцев.
Восстановление энкодера – это высший пилотаж сервиса
Восстановление энкодера – это сложный, многоступенчатый процесс, требующий высокой квалификации персонала и наличия специального измерительного оборудования. Попытка самостоятельно заменить подшипник или протереть оптику часто приводит к полному разрушению прибора.
