Как правильно описать поломку при обращении в сервис: что написать и сфотографировать

Когда производство останавливается, каждая минута на счету. Но вместо того чтобы сразу приступить к делу, инженеры и клиенты часто теряют дни на бесконечные уточнения: «А какая модель?», «А что на экране?», «А можно фото?». Всё это время станок стоит, а убытки растут. В этой статье — простой и понятный алгоритм: что писать, что фотографировать и как отправить заявку, чтобы ремонт начался максимально быстро. Без лишних вопросов и задержек.

Что нужно сделать, чтобы получить быстрый ответ на заявку? Всё просто: укажите точную модель по шильдику, опишите симптомы, запишите код ошибки с экрана и добавьте 4 снимка — шильдик, экран с ошибкой, общий вид блока и место повреждения. Так мы сразу поймём, что случилось, и сможем начать работу без лишних вопросов.

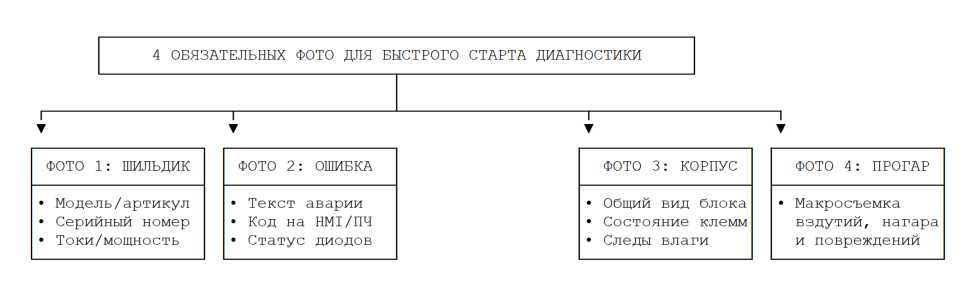

Что мастеру нужно увидеть за 30 секунд — 4 типа фотографий

Какие фото нужны для диагностики поломки?

Даже беглого взгляда на несколько грамотно сделанных снимков инженеру достаточно, чтобы понять, с чем он имеет дело. Вот что нужно сфотографировать, чтобы не тратить время на переписку:

• Фотография заводского шильдика (паспортной таблички).
  Это главный документ устройства. Здесь есть всё: производитель, точный артикул, ревизия, серийный номер и электрические параметры. Без этой информации мы не сможем даже открыть правильную схему. Снимайте строго сверху, при хорошем свете, чтобы текст читался без напряга.
• Фотография экрана панели оператора или светодиодной индикации с кодом ошибки.
  Когда на экране высвечивается код вроде F0001 или A.710 — это не случайные символы, а точная подсказка, где искать проблему. Сфотографируйте экран так, чтобы код читался чётко. Если панель погасла — сфотографируйте её и автоматы в шкафу.
• Общий вид электронного блока и шкафа управления.
  Снимок общего плана позволяет оценить условия эксплуатации: степень запыленности, наличие налёта токопроводящей эмульсии, следов термического воздействия, деформации корпуса или оплавления клеммников. Это сразу подсказывает, вызван ли сбой внешними факторами (перегрев, вибрация, влажность) или естественной деградацией компонентов.
• Макрофотография зоны локального повреждения (если корпус вскрыт).
  Если вы сняли крышку и увидели что-то подозрительное — чёрный налёт, вздутые банки, подпалины — сделайте крупный снимок этого места. Это часто помогает сразу понять масштаб бедствия.

Подробнее о том, почему визуальная оценка не заменяет инструментальных измерений, читайте в разборе «Мифы диагностики по фото» .

Четыре снимка — и специалист уже понимает, с чем предстоит работать. Это ускоряет подготовку к ремонту ещё до того, как блок попадёт в лабораторию.

Таблица: что писать, а что не писать в описании поломки

Сравнение типовых формулировок наглядно показывает разницу между информативной заявкой и сообщением, требующим долгих уточнений.

Таблица 1. Правильное и неправильное описание неисправности оборудования

Параметр заявки	Как правильно составить	Как писать не рекомендуется	Влияние на скорость обработки
Тип оборудования	«Частотный преобразователь ABB ACS580, 7,5 кВт»	«Коробочка в шкафу, которая крутит двигатель»	Инженер сразу определяет класс схемотехники и силовые стенды
Точная модель	«Siemens Sinamics G120, 6SL3210-1KE21-3UF1»	«Серый Сименс от станка»	Позволяет открыть точные электрические схемы и проверить наличие ключей
Симптоматика	«Запускается, через 30 сек выдает F0001, двигатель сбрасывает момент»	«Станок не работает, всё сломалось»	Локализует узел: цепи датчиков тока, драйвер либо силовая сборка
Время проявления	«Вчера во время пуска компрессора при просадке сети»	«Сломался давно, стоял на складе»	Связывает поломку с переходными процессами в электросети
Условия цеха	«Стоит в цеху металлообработки, температура +35°C, запылен радиатор»	«Обычные нормальные условия»	Указывает на риск теплового пробоя и необходимость ревизии охлаждения
Код аварии	«Код F0001 — перенапряжение в звене постоянного тока (DC-bus)»	«На экране мигает какая-то надпись»	Дает точный вектор дефектовки: тормозной резистор, конденсаторы, ШИМ
Предшествующие события	«Сначала появился свист дросселя, затем запах гари и выбило вводной автомат»	«Ничего не трогали, он сам погас»	Позволяет предотвратить повторное короткое замыкание при первом включении
Фотоматериалы	4 чётких фото: шильдик, экран ошибки, блок со снятой крышкой, прогар	1 размытый снимок со смартфона в полумраке цеха	Исключает длительную переписку с просьбами переделать фотографии

Если станочный комплекс аварийно отключился прямо на производственной линии, используйте пошаговый регламент из статьи «Что делать, если встал станок с ЧПУ» .

Грамотно составленная заявка — это артикул, симптом, код ошибки и фото. Без всего этого вы будете тратить время на уточнения, а станок будет стоять.

Шаблон обращения в сервис — скопируйте и заполните

Для максимального ускорения обработки заявки воспользуйтесь стандартизированным опросным листом. Скопируйте приведённый ниже текстовый блок, вставьте его в письмо или мессенджер и заполните соответствующие пункты.

Заявка на диагностику и ремонт оборудования

• Тип оборудования: [Частотный преобразователь / Серводвигатель / ПЛК / Панель оператора / Блок питания / Энкодер]
• Производитель и точная модель: [Например: Siemens Sinamics S120, 6SL3120-1TE21-8AA3]
• Серийный номер и ревизия (HW/SW): [С шильдика]
• В составе какого станка/линии работает: [Например: Токарный обрабатывающий центр ЧПУ]
• Описание симптомов неисправности: [Что именно происходит: не включается, уходит в защиту под нагрузкой, рывки по оси, нет связи по шине]
• Код ошибки на панели оператора / статус диодов: [Например: Ошибка F30002 — Overcurrent, горит красный диод SF]
• Когда и при каких обстоятельствах проявился сбой: [В момент пуска, после 2 часов непрерывной работы, во время грозы/скачка напряжения]
• Условия эксплуатации: [Температура в цеху, запыленность, наличие вибрации, влажность, охлаждение]
• Какие действия предпринимались на объекте: [Перезагрузка по питанию, попытка замены предохранителя, проверка обмоток мотора мегомметром]
• Прикрепленные фотографии: [1 — шильдик, 2 — ошибка на экране, 3 — общий вид блока/шкафа, 4 — видимые повреждения]

Заполнение этого листа занимает меньше времени, чем чтение этой статьи. А инженер сразу получает всё необходимое, чтобы дать предварительный ответ — без десятка уточняющих писем.

─────────────────────────────────────────────────────────────────
МАРШРУТ ОБРАБОТКИ ВХОДЯЩЕЙ ЗАЯВКИ В X-PLATA
─────────────────────────────────────────────────────────────────
Получение заявки по шаблону с 4 фото ──► Анализ схемотехники
Предварительный расчет сметы и сроков ──► Бесплатная доставка
Аппаратная дефектовка (1 — 2 дня) ──────► Компонентный ремонт
─────────────────────────────────────────────────────────────────

Шаблон обращения в сервисный центр состоит из 10 базовых пунктов: тип узла, точный артикул, серийный номер, симптомы, код ошибки, момент сбоя, условия среды, предпринятые действия и фотографии. Заполнение опросника занимает несколько минут и ускоряет этап дефектовки.

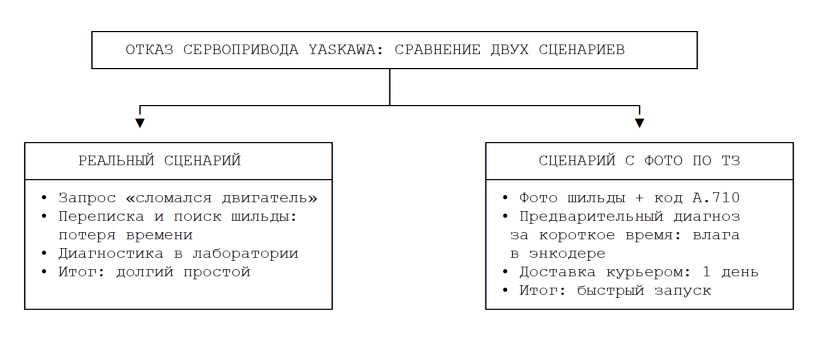

Кейс 1: Как одно фото сэкономило время технологического простоя

• Оборудование: Серводвигатель с встроенным оптическим датчиком Yaskawa SGD7S на высокоскоростной автоматической линии фасовки.
• Первичное обращение заказчика: Специалист прислал одно предложение: «Привод не крутит, линия встала». Ни модели, ни фото, ни артикула.
• Потеря времени на коммуникацию: Дежурный инженер запросил снимки шильдика и шкафа управления. На согласование доступа к оборудованию и пересылку снимков у заказчика ушло несколько дней.

• Что показало фото: Когда фотоматериалы поступили в лабораторию, на дисплее сервоусилителя отчетливо читался код ошибки A.710 (сбой коммуникации с энкодером), а на разъеме обратной связи мотора были видны потеки охлаждающей эмульсии после плановой мойки оборудования.
• Инженерное решение: Причина аварии стала понятна мгновенно: влажность проникла внутрь оптической головки датчика, вызвав короткое замыкание в цепях питания оптопары. Блок был немедленно принят в ремонт, датчик промыт в ультразвуковой ванне со специальным составом, просушен в термокамере, загерметизирован новым уплотнителем и отъюстирован на стенде в короткий срок.
• Итог: Восстановление оборудования прошло быстро, однако из-за отсутствия исходных фотографий общее время простоя фасовочной линии увеличилось на несколько дней.

В этой истории переписка съела несколько дней. А ведь достаточно было одного фото с кодом A.710 — и мы сразу бы поняли, что дело во влаге, попавшей в энкодер.

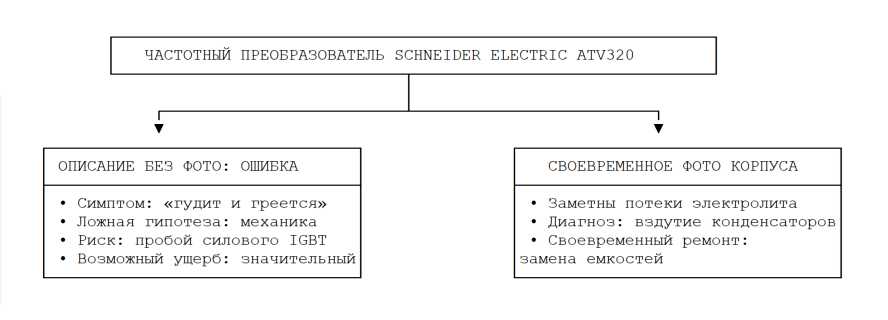

Кейс 2: Когда описание без фото привело к ложному предположению

• Оборудование: Компактный частотный преобразователь Schneider Electric Altivar ATV320 мощностью 11 кВт на конвейерной ленте.
• Первичное обращение: Мастер позвонил: «Преобразователь гудит, греется, но ещё работает. Наверное, двигатель заклинивает». Фото не прислал.
• Предварительная гипотеза: Исходя из устного описания, инженер предположил механическую перегрузку по валу электродвигателя либо межвитковое замыкание обмоток статора и порекомендовал механической службе проверить свободный ход редуктора.
• Реальная картина при вскрытии в лаборатории: Спустя некоторое время блок доставили в лабораторию X-Plata. Вскрытие показало критическое вздутие и разгерметизацию банок электролитических конденсаторов шины постоянного тока с вытеканием агрессивного электролита на многослойную печатную плату. Характерный низкочастотный «гул» издавали дроссели из-за удвоенных пульсаций выпрямленного напряжения, а перегрев возникал из-за высокого паразитного сопротивления (ESR) деградировавших ёмкостей.

• Результат ремонта: Инженеры выполнили замену конденсаторной батареи, нейтрализовали химические следы электролита и восстановили повреждённые токопроводящие дорожки за небольшую сумму. Если бы блок проработал в таком режиме ещё некоторое время, произошёл бы сквозной пробой силового IGBT-модуля с разрушением драйверов управления, что увеличило бы стоимость восстановления в разы. Наличие снимка вентиляционных решёток, где уже проступали следы высохшего электролита, позволило бы остановить опасную эксплуатацию прибора на несколько дней раньше.

Если бы мастер сделал фото корпуса, мы бы заметили следы электролита и поняли, что проблема в конденсаторах, а не в двигателе. Без фото мы почти отправили его проверять не ту механику.

Таблица: чек-лист фото по типам промышленного оборудования

Для каждого типа промышленной аппаратуры существуют критические контрольные зоны, требующие обязательной фотофиксации.

Таблица 2. Матрица обязательных фотографий по категориям электроники

Тип оборудования	Снимок 1 (Обязательно)	Снимок 2 (Обязательно)	Снимок 3 (Желательно)	Снимок 4 (При наличии)
Частотный преобразователь	Паспортный шильдик с артикулом	Дисплей/пульт с кодом ошибки	Клеммные колодки силового ввода и вывода	Вентиляционные прорези (следы нагара, конденсата)
Серводвигатель	Шильдик на статоре мотора	Экран стойки ЧПУ с ошибкой привода	Разъёмы питания и кабеля энкодера	Вал мотора (следы износа, подтекание масла)
Программируемый контроллер (ПЛК)	Маркировка модуля ЦПУ и корзины	Светодиодная индикация (SF, BF, RUN, STOP)	Разъёмы интерфейсных шин (Profinet/CAN)	Общий вид шкафа автоматики
Прецизионный энкодер	Маркировочная табличка датчика	Разъём подключения сигнального кабеля	Монтажный фланец и соединительная муфта	Состояние оптического окна/вала
Панель оператора (HMI)	Шильдик на задней стенке корпуса	Дисплей во включённом состоянии (артефакты)	Задняя интерфейсная часть	Следы трещин на тачскрине или корпусе
Промышленный блок питания	Заводская табличка с токами и мощностью	Светодиоды индикации выходных напряжений	Выходные клеммы (следы термического нагрева)	Печатная плата со снятым кожухом

Правило: минимально необходимый комплект для удалённой консультации — 2 снимка (паспортный шильдик + проявление симптома). Максимальный — 4 снимка с детализацией повреждений. Не разбирайте многослойные печатные платы самостоятельно, чтобы не повредить контактные переходы.

Полный перечень параметров, проверяемых инженерами после доставки блока, доступен в чек-листе «Что входит в бесплатную диагностику» .

Два снимка — шильдик и ошибка — обязательны. Остальные — по ситуации: нагар для силовой части, разъёмы для датчиков, вздутые банки для блоков питания.

5 критических ошибок в описании, затягивающих ремонт

Какие ошибки в обращении замедляют диагностику?

• Писать «не работает» без указания модели.
  Такую заявку невозможно обработать без вопросов. Инженер не знает, что за устройство, какую схему смотреть и есть ли компоненты. Первый же вопрос — «а какая модель?» — съедает время.
• Пересказ кода аварии по памяти («там что-то мигало, вроде ошибка 04»).
  В промышленных системах (Siemens, Fanuc, Danfoss, Omron) ошибки F0004, F0040 и A0004 указывают на абсолютно разные узлы: от сбоя датчика температуры до потери фазы питания. Неточный код направляет первичную дефектовку по ложному пути.
• Умалчивание внешних факторов аварии.
  Фраза «оно сломалось само» при имевшем место скачке напряжения в цеховой сети, заливе шкафа СОЖ или падении детали на корпус скрывает реальную картину. Инженер потратит лишнее время на проверку логики, тогда как проблема кроется в физическом пробое защитных варисторов или внутренних межслойных замыканиях.
• Отправка нерезких, затемнённых или засвеченных фотографий.
  Размытый кадр не позволяет разобрать мелкий шрифт серийных номеров, ревизий прошивки и номиналов дискретных элементов. Запрос повторных снимков приводит к очередному раунду переписки.
• Пренебрежение правилами защитной упаковки при транспортировке.
  Даже идеально составленная заявка теряет смысл, если плата управления отправляется в транспортную компанию без антистатического пакета и жёсткого демпфера. Сколотые SMD-компоненты и трещины в текстолите, полученные в дороге, усложняют ремонт. Ознакомьтесь с правилами в руководстве «Как правильно упаковать и отправить электронный модуль» .

Пять основных ошибок при оформлении заявки: отсутствие точной модели, неверный код аварии по памяти, скрытие аварийных факторов (перегрев, броски сети, влага), нечитаемые фотографии и отсутствие защитной упаковки при отправке. Каждая ошибка увеличивает срок восстановления.

Куда отправить описание и фото для быстрого ответа

В каком формате лучше обратиться в инженерный центр X-Plata?

Для удобства технического персонала производственных предприятий предусмотрено несколько прямых каналов оперативной связи:

• Электронная почта: info@x-plata.ru — основной канал для официальных заявок. Заполните типовой опросный лист, прикрепите оригиналы фотографий без сжатия и реквизиты компании для оформления договора. Ответ с предварительной оценкой поступает в течение рабочего дня.
• Личный визит в лабораторию: вы можете доставить повреждённый блок напрямую по адресу: Москва, ул. Маршала Новикова, д. 2, к. 1. Прием оборудования по заполненному шаблону занимает немного времени.

Входная аппаратная диагностика в лаборатории X-Plata проводится бесплатно за 1 — 2 рабочих дня. Если по результатам дефектовки вы примете решение отказаться от восстановления, плата возвращается без каких-либо скрытых комиссий за хранение или осмотр.

Направить описание поломки и фотографии в X-Plata можно по электронной почте (info@x-plata.ru), по телефону либо лично в московскую лабораторию. Входная диагностика бесплатна и занимает 1 — 2 дня независимо от решения о ремонте.

Часто задаваемые вопросы

Можно ли ограничиться звонком инженеру без отправки фотографий?

Устный звонок позволяет зафиксировать факт обращения, однако без фотографий шильдика и кода ошибки дежурный специалист не сможет сформировать обоснованную предварительную смету. Фотофиксация исключает разночтения в ревизиях оборудования и экономит время согласований.

Что делать, если на панели управления нет кода ошибки, но станок работает некорректно?

Опишите динамику сбоя: «привод разгоняется до 1500 об/мин, после чего происходят рывки по току», «позиционирование смещается на 1,5 мм после каждого третьего цикла». Снимите короткое видео работы механизма со звуком и сделайте фотографию текущего экрана технологических параметров. Справочник типичных аварийных сообщений доступен в материале «Коды ошибок на панели оператора: словарь» .

Нужно ли вскрывать корпус оборудования перед фотографированием?

Специально вскрывать опечатанный блок не требуется — достаточно чётких снимков шильдика и внешнего вида. Если же кожух легко снимается штатно, а внутри присутствуют явные следы гари или вздутые детали, макроснимок повреждённого участка ускорит локализацию дефекта инженером. Ни в коем случае не выпаивайте радиодетали самостоятельно.

Достаточно ли одной общей фотографии оборудования?

Одного снимка недостаточно. Если прислать только общий вид станка, инженер не увидит маркировку конкретного электронного модуля. Если прислать только шильдик, останется неизвестным код неисправности. Оптимальный комплект — 4 снимка, закрывающие все технические аспекты.

Кратко: как описать поломку за несколько минут

• Найдите шильдик и перепишите модель, Part Number и серийный номер.
• Опишите конкретно — когда и как проявляется сбой.
• Запишите код ошибки с экрана или статус диодов.
• Укажите, что происходило до поломки — скачки напряжения, перегрев, вибрация.
• Сделайте 4 снимка: шильдик, ошибку, общий вид и место повреждения.
• Заполните опросный лист и отправьте нам.
• Ждите ответа — диагностика бесплатна и занимает 1 — 2 дня.

Описание поломки = ваши деньги

Правильно составленная заявка — это не формальность, а способ сэкономить дни простоя. Пять минут на описание и фото — и инженер уже знает, что делать. Без этого — бесконечные уточнения и потерянное время.

Инженерный центр X-Plata выполняет компонентный ремонт промышленной автоматики любой сложности: частотных преобразователей, сервоприводов, контроллеров, блоков питания и панелей оператора. Мы обеспечиваем прозрачные условия сотрудничества: бесплатная входная дефектовка за 1 — 2 дня, сроки ремонта от нескольких дней и официальная письменная гарантия 12 месяцев на все восстановленные блоки.
