Выход из строя всего одного интегрального элемента способен полностью остановить функционирование сложного электронного аппарата. Для минимизации времени простоя и эффективного восстановления функциональности устройства критически важным становится владение современными методиками контроля и тестирования микрочипов. Данное руководство предлагает структурированный обзор наиболее действенных способов выявления дефектов в полупроводниковых компонентах – от базового визуального осмотра до применения сложного измерительного оборудования.
Первичный визуальный осмотр компонентов
Любой процесс поиска неисправностей начинается с тщательной внешней инспекции, которая часто позволяет выявить очевидные дефекты без применения инструментов. Данный метод является первоочередным и высокоэффективным этапом диагностики электронных микросхем.
Ключевые моменты для визуальной оценки:
- Механические повреждения корпуса: наличие сколов, трещин, отбитых углов на керамическом или пластиковом корпусе компонента.
- Следы термического воздействия: потемнение поверхности микросхемы, обугливание текстолита вокруг выводов, деформация или изменение цвета маркировки.
- Качество паяных соединений: непропаи, холодные пайки, замыкания соседних выводов припоем (перемычки), нарушение целостности контактных площадок.
- Целостность выводов: их механический излом или коррозия.
Для детализированного обследования рекомендуется использовать лупу с увеличением 5x – 10x или микроскоп. Отсутствие визуальных признаков повреждения является сигналом к переходу на следующий уровень инструментальной диагностики.
Контроль параметров электропитания
Стабильная и корректная работа любой интегральной схемы невозможна без подачи на нее номинального напряжения. Отклонение параметров питания – одна из самых распространенных причин сбоев.
Алгоритм проведения проверки:
- Идентификация выводов питания. Используя техническую документацию (даташит) на микросхему, найдите контакты, отвечающие за подачу питания. Как правило, они обозначаются как VCC (или VDD) для положительного потенциала и GND (или VSS) для общего провода.

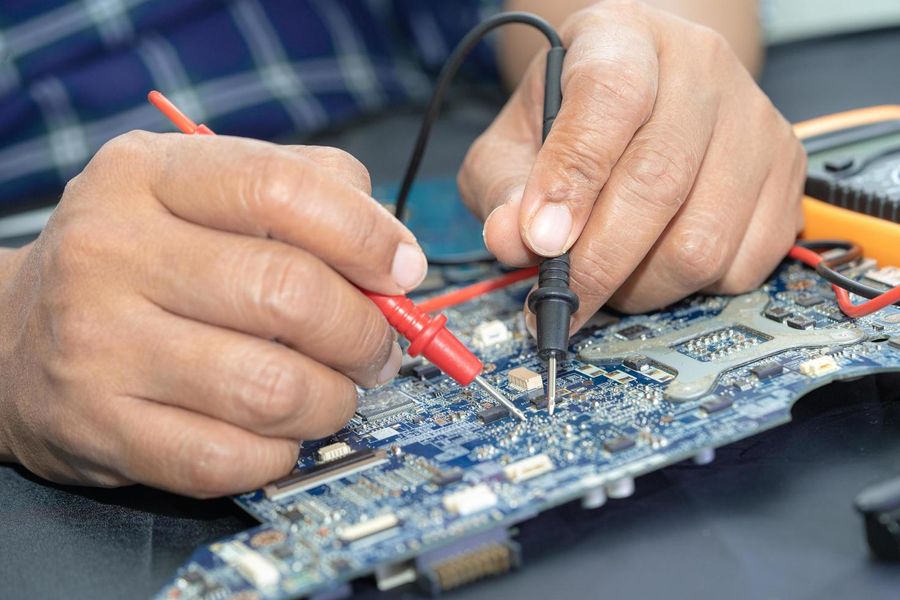

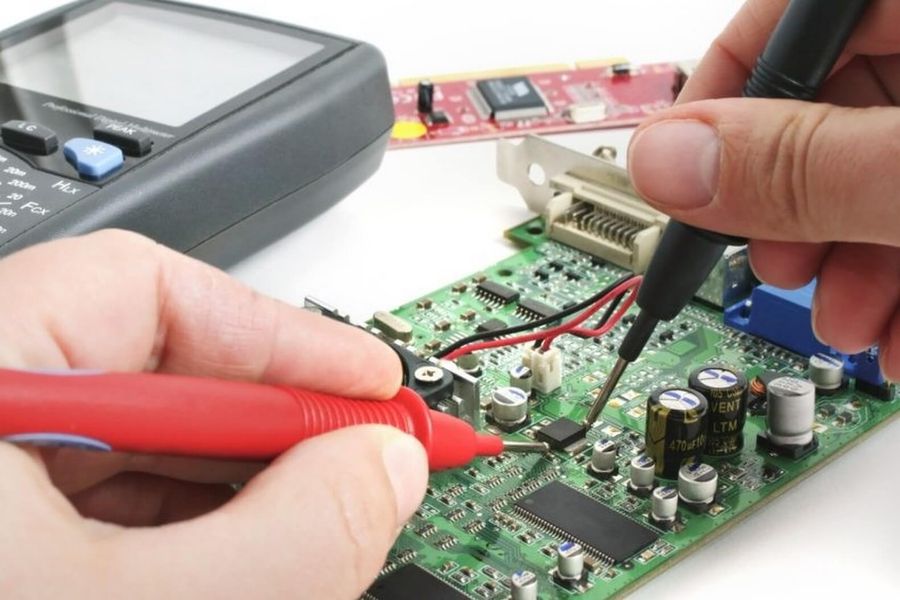

- Подключение измерительного прибора. В режиме измерения постоянного напряжения (DCV) подключите щупы мультиметра: положительный – к выводу VCC, отрицательный – к выводу GND.
- Сравнение с номиналом. Измеренное значение сравните с величиной, указанной в даташите.
Важное замечание: Отклонение более чем на 8 – 10% от номинального значения свидетельствует либо о проблемах в цепи питания (обрыв, пробой, неисправность стабилизатора), либо о внутренней неисправности самого компонента, вызывающей повышенное потребление тока.
Комплексный анализ выходных сигналов и параметров
Если питание в норме, следующим шагом является проверка того, как микросхема обрабатывает и выдает сигналы. Для этого требуется более глубокий анализ.
Проверка опорного напряжения (Reference Voltage)
Многие микросхемы (ЦАП, АЦП, стабилизаторы) используют опорное напряжение для своей работы.
- Найдите в документации вывод, обозначенный как VREF,
- Измерьте напряжение на этом выводе относительно общего провода (GND) в режиме DCV,
- Сравните полученное значение с паспортным.
Исследование временных характеристик с помощью осциллографа
Это наиболее информативный метод диагностики цифровых и аналоговых схем.
- По даташите определите ключевые выводы (например, тактовые импульсы, линии данных, шины управления),
- Подключите осциллограф: заземление – на общий провод схемы, измерительный щуп – к исследуемой точке,
- Оцените форму, амплитуду, частоту и наличие паразитных колебаний (шумов) сигнала.
Характерные признаки неисправности: отсутствие сигнала, искажение формы импульсов (заваленные фронты вместо четких прямоугольных), паразитные выбросы и шумы, не соответствующие схемотехническому решению.
Поэлементная проверка периферийных компонентов
Нередко причина некорректной работы узла заключается не в самой микросхеме, а в элементах обвязки, расположенных рядом с ней.
- Тестирование конденсаторов
- Визуальный осмотр: набухание корпуса, подтеки электролита.
- Измерение ESR (Equivalent Series Resistance): специализированным ESR-метром проверяется эквивалентное последовательное сопротивление, которое не должно превышать установленных норм для данного типа и номинала конденсатора.
- Верификация диодов
- Используйте функцию проверки диодов на мультиметре.
- Прямое включение: мультиметр должен показать падение напряжения 0.3 – 0.7 В (для кремниевых).
- Обратное включение: мультиметр должен показать обрыв (бесконечное сопротивление).
- Диагностика транзисторов
- Биполярные транзисторы: проверяются как два встречно включенных диода (переходы база-эмиттер и база-коллектор).
- Полевые (MOSFET) транзисторы: обладают высоким сопротивлением между стоком и истоком, а также между затвором и другими выводами. Пробой затвора – частая неисправность.
