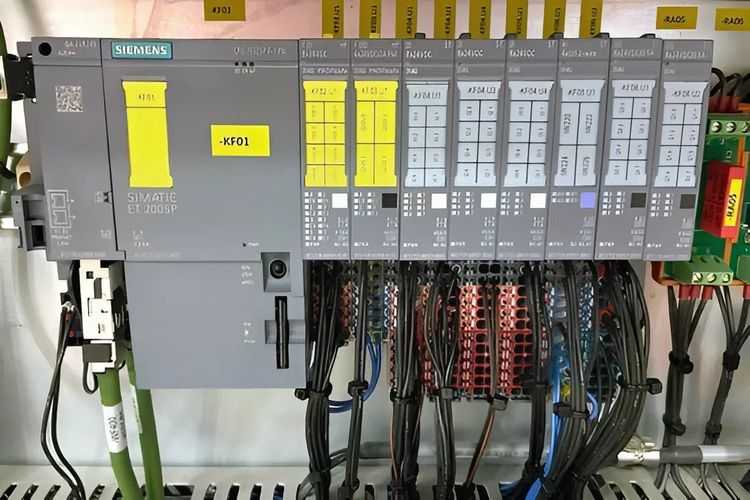

Программируемый логический контроллер (ПЛК) является сердцем современной системы промышленной автоматизации. Его отказ способен парализовать весь технологический цикл, что ведет к серьезным финансовым потерям. В такой ситуации инженеру-наладчику или сервисному специалисту критически важно оперативно и точно определить природу неисправности: является ли она следствием повреждения аппаратных компонентов или же корень проблемы кроется в сбое программного обеспечения, данных или конфигурации. Грамотная первичная диагностика экономит время и ресурсы, направляя ремонт по правильному пути.
Принципиальное разделение: аппаратная и программная проблема
Понимание фундаментальных различий между двумя типами неисправностей – основа эффективного поиска.
- Аппаратный сбой (Hardware Failure): Это физическое повреждение компонентов контроллера или связанных с ним модулей. Причинами могут быть скачки напряжения в сети питания, перегрузки по току, нарушение условий эксплуатации (температура, влажность, вибрация), естественный износ или производственный дефект. Такая неполадка требует вмешательства на физическом уровне: компонентный ремонт ПЛК, замена модулей, восстановление цепей питания.
- Программно-логическая ошибка (Software/Logic Fault): Эта неисправность возникает на уровне управляющей программы, данных, параметров конфигурации или операционной системы контроллера. К ней приводят ошибки в алгоритме, сбои при передаче или сохранении данных, некорректные настройки таймеров/счетчиков, повреждение памяти. Устранение производится через инженерный ПК: отладка кода, загрузка резервной копии проекта, сброс параметров.
Алгоритм первичной диагностики неисправности контроллера
Предлагаемая пошаговая методика позволяет системно подойти к анализу проблемы.

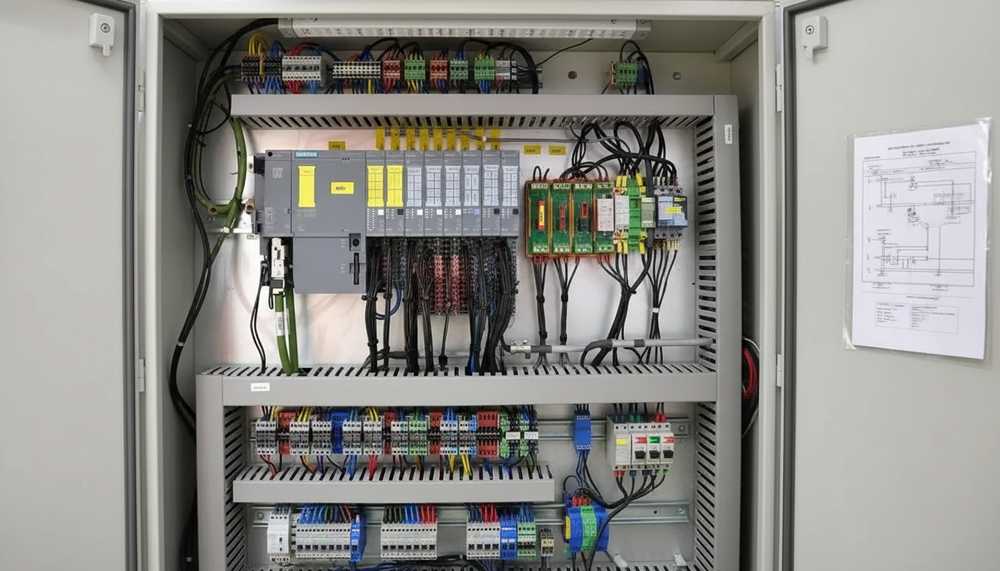

Шаг 1. Визуальный и ситуационный анализ
Прежде чем подключать диагностический кабель, проведите внешний осмотр и соберите информацию.
- Индикация на модулях: Проверьте состояние светодиодных индикаторов (LED) на центральном процессорном модуле (CPU), модулях ввода-вывода (I/O), источниках питания. Мигание или цвет, отличный от штатного (например, красный вместо зеленого), четко указывают на характер сбоя (коды ошибок см. в руководстве).
- История события: Уточните у оператора или из журналов:
- Что предшествовало останову (скачок напряжения, отключение питания, физическое воздействие)?
- Изменилось ли поведение системы постепенно или отказ произошел внезапно?
- Контроллер перестал отвечать полностью или часть функций работает?
- Внешний осмотр: Ищите признаки перегрева, потемнение плат, вздутые конденсаторы, следы загрязнения или влаги, надежность подключения клемм и кабелей.
Шаг 2. Проверка связи и доступа к контроллеру
Попытка подключения к устройству является ключевым диагностическим шагом.
- Используйте штатный кабель и ПО (например, CODESYS, TIA Portal, STEP 7, и т.д.).
- Попробуйте войти в онлайн-режим. Если подключение удалось, перейдите к Шагу 3.
- Если связь отсутствует: Это сильный аргумент в пользу аппаратной неисправности. Проверьте:

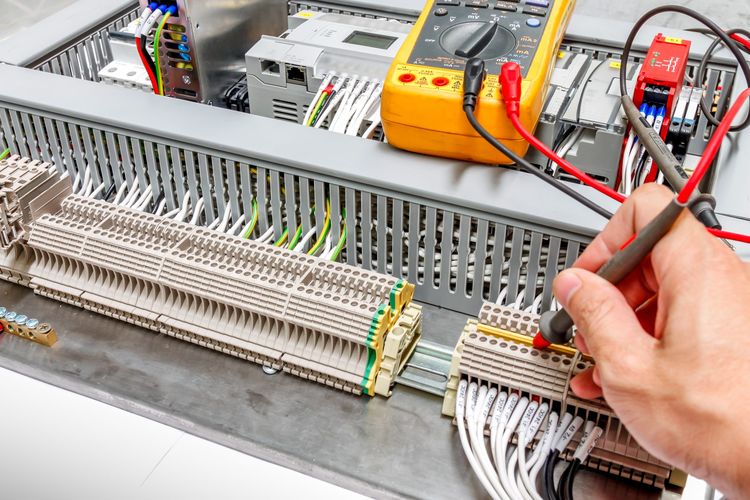

- Напряжение на клеммах питания контроллера.
- Целостность интерфейсного кабеля (Ethernet, COM-порт).
- Настройки IP-адреса или COM-порта (если они могли сбиться).
Шаг 3. Анализ диагностических буферов и журналов ошибок
Современные программируемые логические контроллеры ведут подробные журналы, которые являются главным инструментом диагностики.
- При успешном подключении первым делом откройте диагностический буфер (Diagnostics Buffer). Он содержит хронологию событий с кодами и описаниями.
- Ищите записи, предшествовавшие останову. Критические ошибки памяти (
Memory error), сбои цикла (Cycle time exceeded), ошибки доступа к модулям (I/O access fault) часто указывают на аппаратные проблемы. Ошибки в логике (Logic error) или аварии таймера – обычно сфера программы.

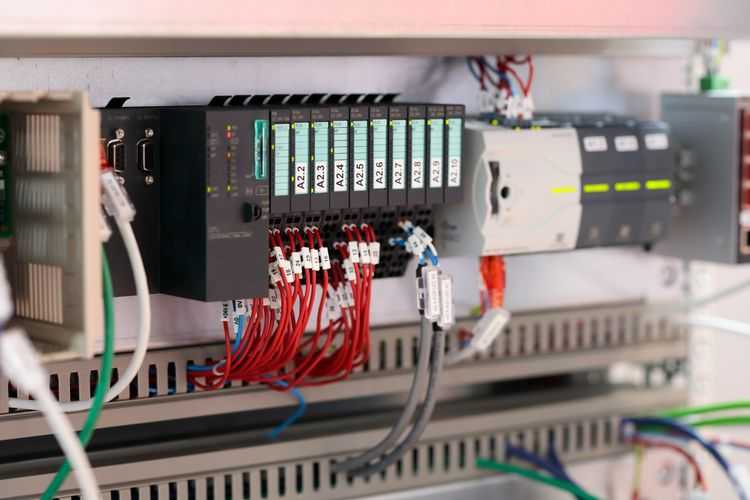

Шаг 4. Тестирование модулей ввода-вывода (Digital/Analog I/O)
Некорректная работа датчиков и исполнительных механизмов – частая причина ложных подозрений на поломку контроллера.
- Используя ПО, переведите проблемные каналы ввода-вывода в принудительный режим (Force) или считайте их raw-значения.
- Для дискретного входа: Подайте/уберите физический сигнал (например, замкните контакты) и отследите реакцию в программе.
- Для аналогового входа: Подайте эталонный сигнал с калибратора и сравните значение.
- Если физический сигнал есть, но программа его не видит (или наоборот) – вероятна неисправность конкретного канала в модуле, что требует компонентного ремонта промышленной электроники.
Косвенные признаки и частые случаи
Типичные симптомы аппаратного отказа
- Полное отсутствие реакции, индикации и связи.
- Контроллер постоянно уходит в STOP-режим сразу после включения.
- Некорректные, «плавающие» значения с аналоговых модулей без изменений на датчике.
- Физические повреждения на плате.
- Греются отдельные микросхемы или компоненты.
Типичные симптомы программно-логической ошибки
- Контроллер работает, связь есть, но логика выполняется некорректно.
- Сбой возникает только при определенной последовательности действий.
- Проблема исчезает после перезагрузки (холодный старт) и появляется вновь через время.
- Ошибки, связанные с делением на ноль, переполнением счетчиков, выходом за границы массивов данных.
Когда требуется профессиональный ремонт ПЛК: услуги компании «X Plata»
Если диагностика указывает на физическую неисправность – повреждение процессорного модуля, блока питания, портов ввода-вывода или внутренних цепей – самостоятельный ремонт без специализированного оборудования и опыта может усугубить повреждения. В этом случае необходим профессиональный компонентный ремонт программируемого контроллера.
Специалисты компании «X Plata» обладают многолетним опытом в области восстановления промышленной электроники. Мы выполняем:
- Компонентный ремонт ПЛК любых производителей (Siemens, Allen-Bradley, Schneider Electric, Omron и др.).
- Глубокую диагностику на современном оборудовании для точного выявления вышедшего из строя элемента.
- Замену микросхем, процессоров, стабилизаторов, транзисторов, восстановление токопроводящих дорожек.
- Ремонт промышленной электроники сопутствующих устройств: панелей оператора (HMI), частотных преобразователей, сервоприводов, блоков питания.
- Последующее тестирование на стендах, имитирующих рабочие условия.
Наши инженеры не только восстановят аппаратную часть, но при необходимости могут помочь в выявлении скрытых программных ошибок, которые могли стать косвенной причиной физического повреждения.
Рекомендации
Четкое следование алгоритму первичной диагностики позволяет инженеру-наладчику с высокой долей вероятности отделить аппаратную проблему от программной. Ключевые этапы: анализ индикации, установление связи, изучение диагностических буферов и принудительное тестирование каналов ввода-вывода. Помните, что многие «сбои» на деле оказываются проблемами периферии или некорректными настройками.
Регулярное резервное копирование проектов, контроль условий эксплуатации и профилактические осмотры – лучшая страховка от серьезных простоев. Однако в случае выхода из строя аппаратной начинки оптимальным решением будет передача устройства в специализированный сервис, где будет выполнен качественный и гарантийный компонентный ремонт программируемого логического контроллера.
Обращайтесь к нам в компанию «X Plata» для консультации, комплексной диагностики и профессионального ремонта вашего оборудования. Мы обеспечим быстрое и надежное восстановление работоспособности ваших систем автоматизации.
