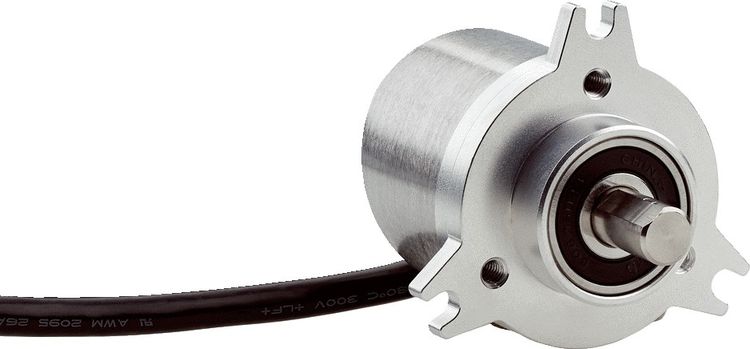

Энкодер, или датчик угловых перемещений, является «органом чувств» любого современного станка или промышленного робота. Он отвечает за точность позиционирования, скорость вращения и синхронизацию узлов. Однако, являясь высокоточным прибором, этот преобразователь угла поворота сильно подвержен влиянию внешней среды. Вибрации, перепады температуры, запыленность и даже качество электропитания могут вывести его из строя.
В этой статье мы подробно разберем, как ведет себя оборудование при разных типах поломок преобразователей вращения. Вы научитесь различать симптомы неисправностей по косвенным признакам, что поможет быстрее локализовать проблему и принять верное решение: достаточно ли простой чистки или требуется серьезное вмешательство в электронику.
Симптом 1: Плавающая ошибка и хаотичное изменение показаний (Дребезг сигнала)
Представьте ситуацию: привод то выдает верную скорость, то внезапно «дергается», останавливается или показывает несуществующие колебания. Контроллер сыплет ошибками рассогласования, хотя механическая часть кажется исправной. Чаще всего это связано с нестабильностью сигнала, которую в народе называют «дребезгом».
Причины нестабильной работы
Плавающая ошибка – самая коварная неисправность, так как она проявляется не постоянно. Основных причин здесь три:
- Загрязнение оптической системы. В оптических энкодерах световой поток должен четко проходить через штрихи диска. Пыль, масляный туман или стружка, оседающие на линзе или самом диске, рассеивают свет. Фотоприемник начинает «видеть» помехи, что порождает лишние импульсы.
- Износ подшипника качения. Люфт вала – это катастрофа для точности. Когда вал болтается, диск или магнитный ротор смещаются относительно считывающей головки. В результате сигнал пропадает или искажается в момент максимального биения.
- Проблемы с экранировкой. Плохой контакт в экранирующей оплетке кабеля может приводить к тому, что мощные частотные преобразователи соседних приводов наводят помехи на слаботочные цепи датчика.
Как это диагностировать и устранять
Диагностика в домашних условиях затруднена, так как осциллограф есть не у каждого. Однако если ошибка плавающая, первым делом стоит проверить целостность подшипника – покачайте вал рукой. Люфт недопустим.
Что делать в такой ситуации:
- Очистка: Вскрытие корпуса и продувка оптики специальными составами. Важно помнить, что протирать линзы и диски спиртосодержащими жидкостями можно только специальными салфетками, чтобы не оставить разводов.
- Механика: Замена изношенного подшипника. Это требует навыков и прецизионного инструмента, так как важно не повредить вал и посадочные места.
- Экранирование: Проверка заземления станка и качества подключения экрана кабеля.

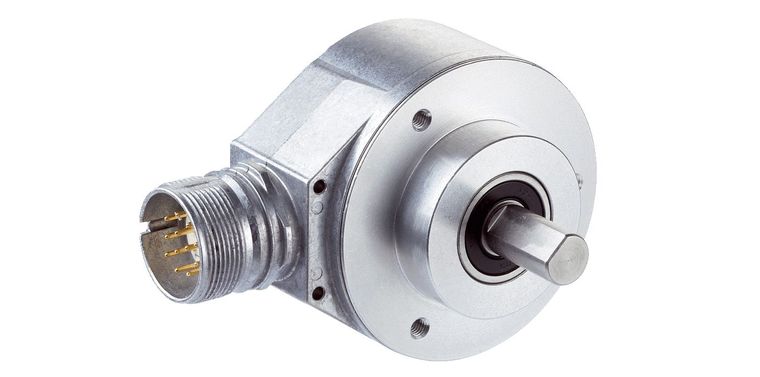

Симптом 2: Полное отсутствие сигнала
Самый пугающий симптом для оператора – при включении станка энкодер «молчит». Обратная связь по положению ротора отсутствует, и привод аварийно останавливается. Причин для такого «молчания» может быть несколько, и они ранжируются от простых к сложным.
Обрыв линии связи
Чаще всего проблема кроется в соединительном кабеле. Постоянные изгибы в месте входа в разъем, перетирание об острые кромки кожуха или просто «усталость» металла приводят к обрыву жил. Также нередки случаи окисления контактов в разъеме.
Выход из строя электроники
Если кабель цел, проблема глубже:
- Пробой оптопары: Светодиод внутри датчика имеет ограниченный ресурс. Он может перегореть, особенно при скачках напряжения в цепи питания.
- Разрушение диска: Стеклянный или пластиковый диск со штрихами может треснуть от сильной вибрации или удара. Скол на линзе диска делает считывание невозможным.
- Сгоревший формирователь сигнала: Выходной каскад электронной платы, который преобразует сигналы в стандартные интерфейсы (например, RS-422), может выйти из строя при коротком замыкании в линии.
План действий при пропадании сигнала
Для точной локализации отказа необходимо действовать последовательно:
- Прозвонка кабеля: Проверяется целостность всех жил и отсутствие замыканий между ними.
- Контроль питания: Замеряется напряжение на клеммах питания датчика. Оно должно строго соответствовать паспортному.
- Ревизия электронной начинки: Если питание в норме, но сигнала нет, необходим ремонт платы энкодера или замена оптопары. В ряде случаев помогает перепайка компонентов.

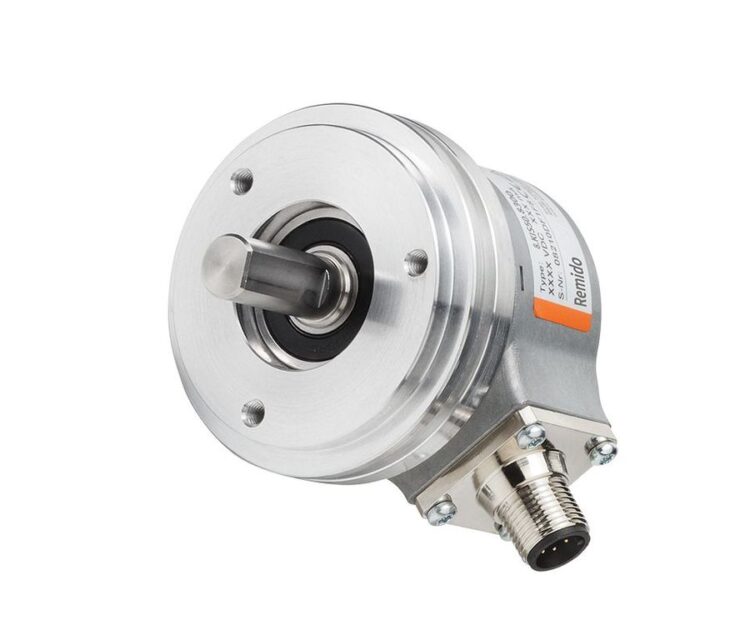

Симптом 3: Систематическая погрешность показаний скорости
Если привод работает, но фактические обороты не совпадают с заданными, либо координаты станка «уплывают» после каждого цикла, это говорит о том, что энкодер считает не все импульсы. Он либо «теряет» часть данных, либо добавляет лишние.
Почему возникают неверные показания
В отличие от полного отсутствия сигнала, здесь мы имеем дело с частичной деградацией элементов. Самые распространенные причины две:
- Локальное загрязнение диска. Если на диск налипла крупная частица грязи, она может перекрывать сразу несколько штрихов. Вращаясь, вал проходит «слепую зону», и энкодер пропускает пачку импульсов. Контроллер считает, что вал крутился медленнее, и завышает управляющее напряжение.
- Просадка напряжения питания. При недостаточном напряжении оптопара светит тусклее, либо логические микросхемы начинают работать на пределе чувствительности. Часть импульсов может просто не распознаваться приемником контроллера.
Методы решения
Для устранения таких симптомов требуется тщательная аппаратная диагностика.
- Проверка стабильности питающего напряжения непосредственно на плате датчика в момент работы.
- Демонтаж и осмотр оптического диска под микроскопом на предмет наличия мельчайших загрязнений, незаметных невооруженным глазом.
- Профилактическая чистка всей оптической схемы.
Профессиональная помощь в восстановлении энкодеров
Диагностика энкодеров требует наличия контрольно-измерительной аппаратуры (осциллографов, генераторов сигналов) и понимания физики процессов. Простая замена датчика на новый не всегда возможна из-за высокой стоимости или длительных сроков поставки, особенно если речь идет об импортном оборудовании, попавшем под санкции.
Если вы столкнулись с любой из описанных проблем – будь то хаотичный дребезг, полное молчание датчика или нестабильные показания скорости – не спешите списывать устройство. Специалисты компании «Икс Плата» выполняют полный цикл восстановления работоспособности преобразователей вращения. Мы практикуем компонентный ремонт энкодеров, что подразумевает замену не всего узла целиком, а именно вышедших из строя деталей: оптопар, подшипников, электронных компонентов на плате. Это экономически выгодно и зачастую быстрее, чем ожидание нового устройства.
Наш опыт в ремонте промышленной электроники позволяет браться даже за сложные случаи, когда схема не просто сгорела, а ведет себя нестабильно без видимых повреждений. Мы готовы принять ваш энкодер в работу, если вы находитесь в Москве, или организовать доставку из любого региона страны.
Почему выбирают нас для восстановления электроники?
- Глубокая диагностика: Мы не меняем детали наугад. Сначала находится истинная причина неисправности.
- Компонентный подход: Мы чиним на уровне деталей, а не блоков.
- Наличие базы компонентов: У нас есть доступ к редким комплектующим для устаревших моделей.
Что делать, если энкодер вышел из строя?
Энкодер – это сложный электромеханический прибор. Выход из строя подшипника ведет к разрушению оптики, а грязь на линзах убивает электронику скачками тока. Поэтому так важна своевременная диагностика при первых же признаках нестабильной работы: рывках привода, ошибках положения или просто странном шуме.
Если вы обнаружили у себя на производстве неисправный датчик обратной связи и хотите вернуть его в строй с минимальными затратами, обращайтесь к нам. Инженеры «Икс Плата» готовы провести экспертизу и восстановить работоспособность вашего оборудования.
Не откладывайте ремонт на потом – пришлите энкодер на диагностику, и мы найдем решение.
