Современный частотный преобразователь – это сложный электронный комплекс, отказ которого может остановить технологическую линию. Поверхностный ремонт с заменой целых модулей часто экономически невыгоден. Компонентное восстановление, напротив, требует глубокой экспертизы. Рассмотрим гипотетический, но основанный на распространенных практиках, случай ремонта устройства Siemens SINAMICS.
Этап 1: Комплексная диагностика и выявление симптомов
Первичный этап – это тщательный сбор «анамнеза». Оператор обычно сообщает о внешних проявлениях: преобразователь не запускается, выдает аварийные сообщения, отключается под нагрузкой или работает с перебоями. Для нашего примера предположим, что устройство Siemens SINAMICS S120 выдает ошибку «F30001» (защита от перенапряжения на звене постоянного тока) и не реагирует на команды.
Процесс диагностики включает несколько обязательных шагов:

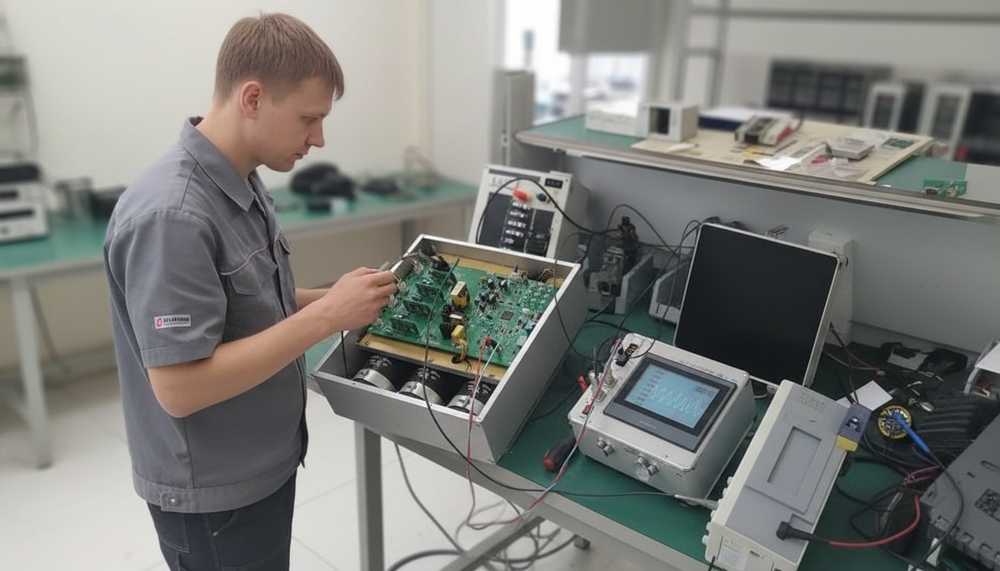

- Внешний осмотр и проверка истории. Анализируются условия эксплуатации, наличие в сети скачков напряжения, перегревов. Визуально проверяется плата управления, силовая часть на предмет подгораний, вздувшихся конденсаторов, поврежденных разъемов.
- Статическая проверка силовых компонентов. С помощью мультиметра и мегомметра прозваниваются входные диодные мосты, IGBT-транзисторы, тормозные ключи на предмет коротких замыканий или обрывов.
- Проверка цепей питания. Измеряются напряжения на вторичных источниках питания платы управления (+24V, +15V, +5V, +3.3V). Отсутствие или просадка одного из них — ключевой симптом.
- Подключение к программному обеспечению. Через специализированный софт (например, STARTER или TIA Portal) считывается детальная история ошибок, параметры, фиксируются аномальные значения датчиков тока и напряжения.
Этап 2: Локализация дефекта на компонентном уровне
В нашем гипотетическом случае предположим, что силовые ключи целы, но на плате управления отсутствует критическое напряжение +3.3V, питающее ядро процессора (DSP) и ПЛИС. Это объясняет и ошибку, и «мертвое» состояние устройства. Цепь питания строится на импульсном стабилизаторе (драйвере).
Анализ схемы цепи питания
Используя принципиальные схемы (даташиты) на компоненты, мастер-инженер строит в уме логическую цепочку: входное напряжение +24V → микросхема импульсного контроллера → силовой полевой транзистор → трансформатор/дроссель → выходной выпрямитель и фильтр → напряжение +3.3V.

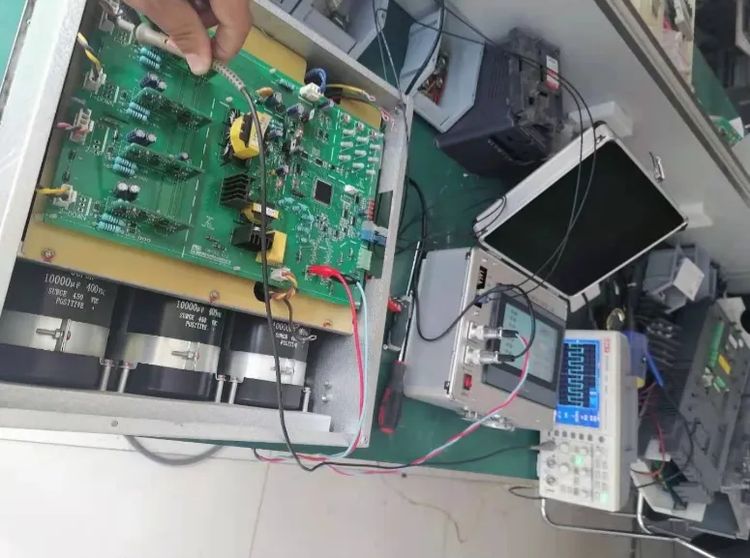

Поэтапная проверка осциллографом
- На вход микросхемы контроллера напряжение подается.
- На выходе контроллера должен быть импульсный сигнал, управляющий затвором полевого транзистора. В нашем примере он отсутствует.
- Проверка обвязки контроллера: предохранительный резистор, керамический конденсатор в цепи питания микросхемы, элементы частотозадающей цепи.
- Выявленная проблема: В результате проверки обнаруживается, что SMD-конденсатор малой емкости в цепи питания (Vcc) драйвера имеет почти нулевое сопротивление, что указывает на его пробой. Это классическая неисправность, приводящая к блокировке работы всего импульсного источника.
Этап 3: Демонтаж и монтаж компонентов (Пайка)
Это самый деликатный этап, определяющий долговечность ремонта.
Подготовка и демонтаж
- Плата фиксируется на термостойкой подложке.
- Место работ обрабатывается бескислотным флюсом.
- Для демонтажа мелкого SMD-конденсатора используется термовоздушная паяльная станция с узкой насадкой. Температура и воздушный поток подбираются так, чтобы не повредить соседние элементы и не отслоить контактные площадки.
Установка нового компонента и пайка
- Контактные площадки очищаются от остатков припоя с помощью оплетки.
- На площадки наносится паяльная паста.
- Новый конденсатор, подобранный по номиналу и типоразмеру, устанавливается на место с помощью пинцета.
- Для пайки используется тот же термовоздушный станок или, для более точной работы, паяльник с микро-жалом. Главный принцип – кратковременное и локальное тепловое воздействие.
Особенности работы с BGA и процессорными элементами
В более сложных случаях (например, при выходе из строя самой микросхемы контроллера в корпусе BGA) требуется применение инфракрасной или комбинированной паяльной станции. Процесс включает:
- Точную установку чипа по меткам.
- Нагрев по заданному термопрофилю, который предотвращает термоудар.
- Последующую проверку на короткие замыкания между шариками припоя (BGA-шар).
Этап 4: Контрольная проверка и комплексные испытания
После замены конденсатора работа не заканчивается.
- Визуальный контроль под микроскопом: Проверяется качество пайки, отсутствие перемычек («соплей») припоя.
- Проверка в статике: Мультиметром проверяется, не появилось ли короткое замыкание на линии +3.3V после ремонта. Измеряется сопротивление.
- Подача питания в «холостую»: На плату управления подается напряжение, проверяется наличие всех вторичных напряжений, включая восстановленное +3.3V. Осциллографом анализируется стабильность и уровень пульсаций.

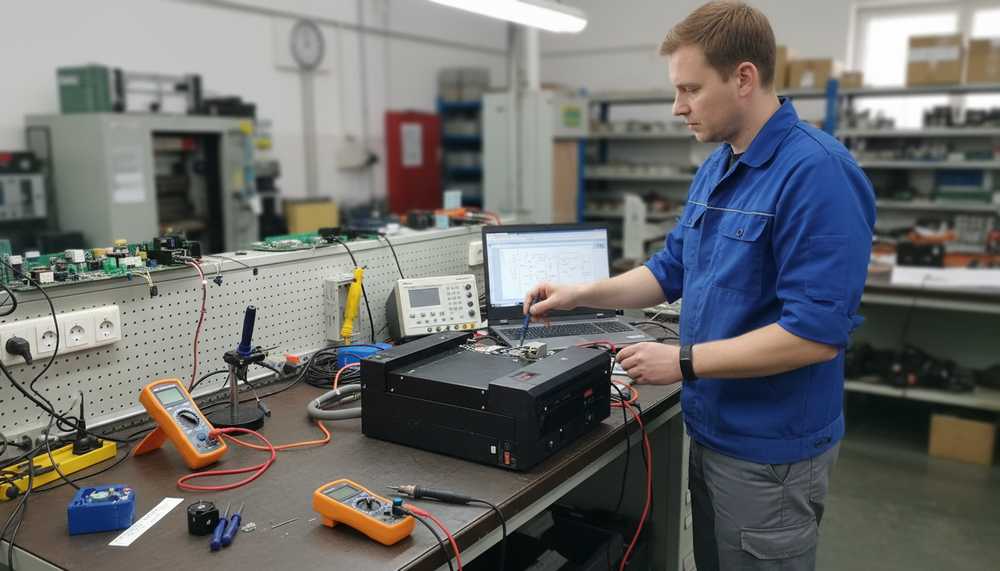

- Сборка и стендовые испытания: Плата устанавливается в преобразователь. Устройство запускается в рабочем режиме без нагрузки. Проверяется связь с ПО, считываются и сбрасываются ошибки.
- Нагрузочные испытания: Преобразователь подключается к электродвигателю на стенде. Проверяется работа на разных частотах, под нагрузкой, в динамике разгона и торможения. Мониторятся токи, напряжения и температура ключевых компонентов.
Преимущества компонентного ремонта в компании «X Plata»
Описанный цикл является стандартом работы для наших инженеров. Мы специализируемся на глубоком восстановлении именно на компонентном уровне, что позволяет нашим клиентам:
- Существенно сократить затраты по сравнению с покупкой нового модуля.
- Сократить время простоя оборудования, так как ремонт часто выполняется быстрее, чем поставка новой запчасти.
- Восстановить редкие или снятые с производства модели преобразователей.
- Получить подробный отчет о выявленной неисправности и выполненных работах.

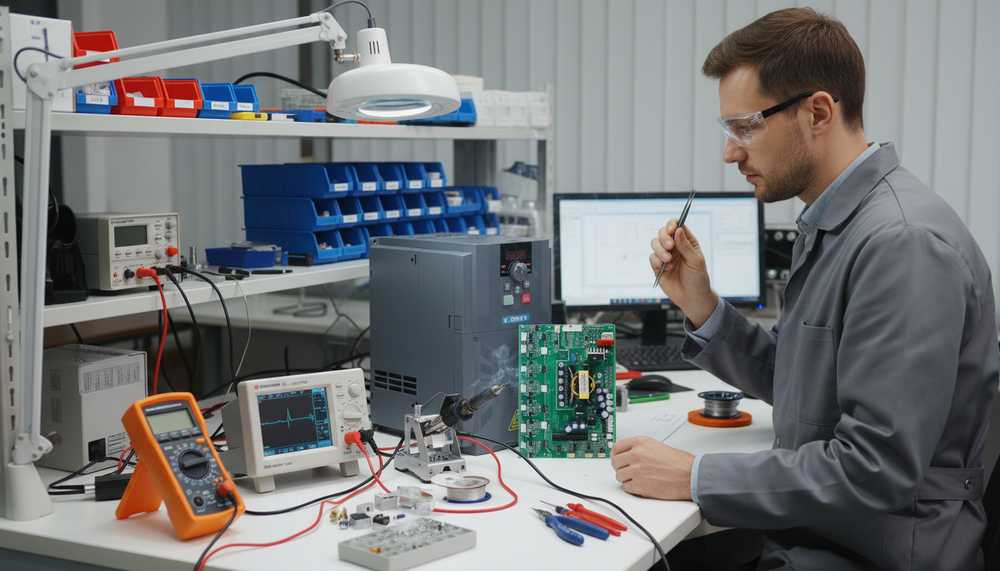

Наша лаборатория оснащена современным диагностическим и паяльным оборудованием: прецизионными осциллографами, программируемыми источниками питания, инфракрасными паяльными системами и микроскопами. Это позволяет нам решать задачи любой сложности – от замены дискретных элементов до перепайки многоногих микросхем и процессоров.
Ремонт промышленной электроники – это не просто замена деталей, это комплекс инженерных задач, требующих опыта, точности и системного подхода. От грамотной диагностики до ювелирной пайки – каждый этап критически важен для надежного и долгосрочного восстановления вашего оборудования.
