Промышленная электроника редко выходит из строя спонтанно. В 90% случаев аварийной остановке предшествуют месяцы скрытой деградации: перегрев из-за забитых радиаторов, ослабление клемм от вибрации, накопление токопроводящей пыли. Комплексная профилактика позволяет обнаружить эти проблемы задолго до аварии.
Что такое комплексная профилактика? Это система плановых работ: микроскопический осмотр плат, термография тепловизором, очистка от пыли и налёта, протяжка контактов с контролем момента, замена расходников (вентиляторы, конденсаторы, термопаста, батарейки) и нагрузочное тестирование. Периодичность: серводвигатели — каждые 3 — 6 месяцев, частотные преобразователи и блоки питания — 6 — 12 месяцев, контроллеры и панели — 12 месяцев. Профилактика снижает риск отказов на 70 — 85% и сокращает эксплуатационные затраты на 40 — 60%.
Шесть этапов профилактики
Микроскопический аудит. Инженер исследует плату под микроскопом, выявляя микротрещины в пайке, потемнение текстолита, вздутие конденсаторов и следы коррозии.

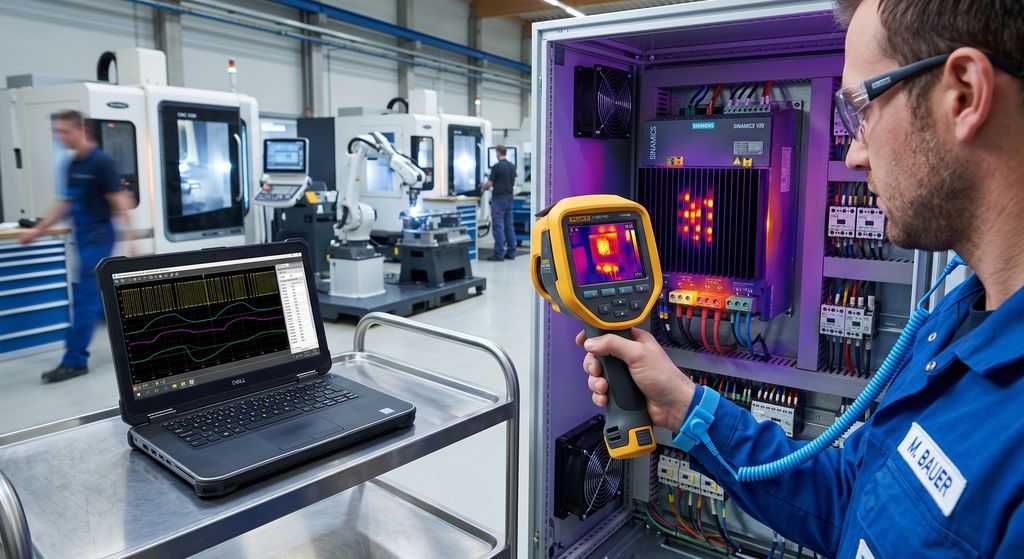

Термография тепловизором. Съёмка работающего оборудования под нагрузкой фиксирует скрытые перегревы. Превышение температуры на 10 — 15°C указывает на деградацию полупроводников или высыхание термопасты.

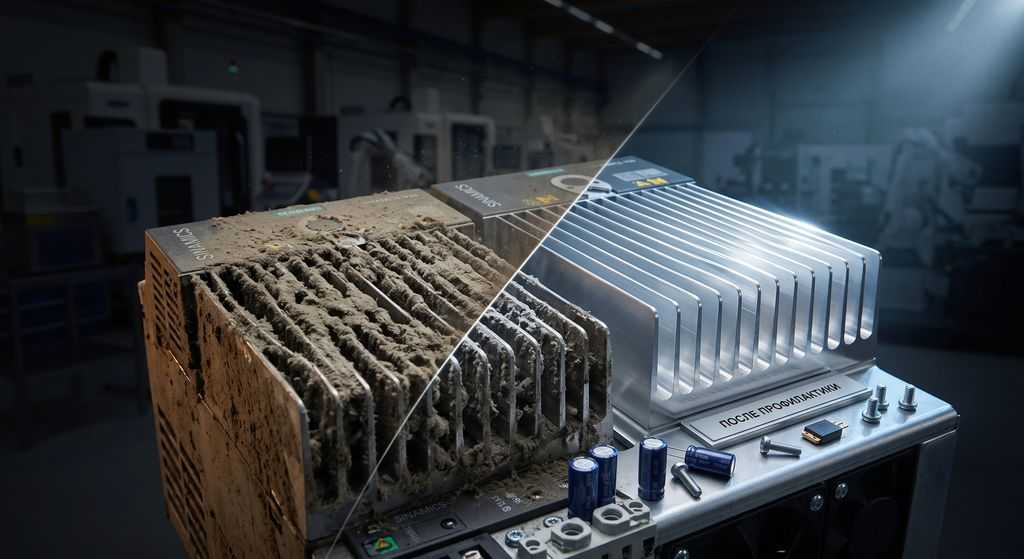

Очистка от пыли и налёта. Слой пыли толщиной 1 мм повышает температуру компонентов на 5 — 10°C. Очистка выполняется осушенным воздухом и диэлектрическими составами.
Протяжка контактов. Ослабление винтовых клемм от вибрации — причина 30 — 40% аварий. Специалисты подтягивают соединения динамометрическим инструментом.
Замена расходников. Вентиляторы (ресурс — несколько лет), конденсаторы (5 — 7 лет), термопаста (2 — 3 года), батарейки CMOS (2 — 3 года) меняются строго по графику, не дожидаясь отказа.
Стендовые испытания. Оборудование проверяется под нагрузкой: снимаются осциллограммы, контролируются пульсации питания и стабильность интерфейсов связи.
Профилактика включает 6 этапов: микроскопия, термография, очистка, протяжка контактов, замена расходников и стендовые испытания. Ослабление контактов вызывает до 40% замыканий, слой пыли в 1 мм повышает температуру на 5 — 10°C.
Периодичность профилактики
| Тип оборудования | Нормальные условия | Тяжёлые условия |
|---|---|---|
| Серводвигатель | 3 — 6 месяцев | 2 — 3 месяца |
| Частотный преобразователь | 6 — 12 месяцев | 3 — 4 месяца |
| Контроллер (ПЛК) | 12 месяцев | 6 месяцев |
| Энкодер | 6 — 12 месяцев | 3 — 6 месяцев |
| Панель оператора (HMI) | 12 месяцев | 6 месяцев |
| Блок питания | 6 — 12 месяцев | 3 — 4 месяца |
Тяжёлые условия: высокая запылённость, масляный туман, вибрация, перепады температур. В таких средах межсервисный интервал сокращается вдвое.
Почему профилактика выгоднее ремонта
Без профилактики на линии происходят аварии: ремонт плат + длительный простой = значительные затраты.
С профилактикой: плановые ТО + замена расходников = минимальные затраты. Простой = 0 дней, работы проводятся в технологические окна.
В условиях дефицита компонентов профилактика становится критической: аварийный сгоревший модуль может ждать поставки неделями и месяцами.
Кейс 1: Как профилактика спасла упаковочную линию
Объект: Линия фасовки сухих смесей. 5 частотных преобразователей в условиях высокой запылённости.
Аудит: Тепловизор показал перегрев радиаторов двух ПЧ до критических значений из-за забитых пылью рёбер. На третьем ПЧ клемма фазы грелась до опасной температуры из-за ослабленного винта. Два вентилятора имели люфт и шум — ресурс подходил к концу.
Работы: Продувка радиаторов, протяжка клемм, замена вентиляторов, установка фильтра на шкаф.
Результат: Профилактика стоила небольших денег. Предотвращён выход из строя трёх преобразователей с потенциальным ущербом, многократно превышающим затраты. За 2 года регулярного обслуживания — ни одной аварии.
Кейс 2: Что бывает, когда профилактику игнорируют
Объект: Линия фасовки молочной продукции. Контроллер Siemens S7-1500. Два года без ТО. Шкаф в помещении с повышенной влажностью.
Авария: В жару контроллер начал перезагружаться каждые 20 — 40 минут. Линия встала.
Причина: Слой влажной пыли на плате. Конденсаторы стабилизатора потеряли ёмкость из-за перегрева. Напряжение питания процессора проседало до критического уровня, вызывая сброс.
Итог: Ремонт платы — небольшая сумма. Но простой линии длился несколько дней. Убытки от простоя оказались значительными. Если бы профилактика проводилась ежегодно, проблема была бы выявлена заранее и устранена за небольшие деньги без остановки производства.
10 пунктов, которые проверяет инженер
- Микроскопический осмотр плат (трещины, вздутия, коррозия).
- Термография под нагрузкой (перегревы IGBT, клемм, драйверов).
- Очистка от пыли и масляного налёта.
- Диагностика вентиляторов (скорость, шум, ток потребления).
- Протяжка силовых клемм с контролем момента.
- Проверка разъёмов и шлейфов (люфт, окисление).
- Замер напряжений питания и пульсаций осциллографом.
- Проверка батарей памяти (ёмкость, напряжение).
- Стендовые испытания под нагрузкой.
- Оформление инженерного заключения с рекомендациями.
Профилактика, модернизация или ретрофит
| Что | Цель | Когда |
|---|---|---|
| Профилактика | Поддержание ресурса (чистка, расходники) | Регулярно по графику |
| Модернизация | Улучшение защиты (усиленное охлаждение, фильтры) | При систематических перегревах |
| Ретрофит | Замена устаревшего блока на новый аналог | Когда ремонт невозможен или нецелесообразен |
Регулярная профилактика отодвигает ретрофит на годы, сохраняя инвестиции в станочный парк.
Частые вопросы
Нужно ли останавливать линию для профилактики? Обычно нет. Работы планируются на перерывы, выходные или санитарные дни. Обслуживание 5 — 10 узлов занимает 4 — 8 часов.
Можно ли делать профилактику силами цеховых электриков? Только базовую продувку и осмотр. Полноценный аудит требует дорогостоящего оборудования: тепловизора, осциллографа, измерителей ESR. Неквалифицированная продувка влажным воздухом может убить электронику.
Сколько стоит профилактика? Выезд инженера с оборудованием — небольшие суммы. Расходники — отдельно. Для сравнения: один аварийный ремонт частотника стоит значительно дороже и сопровождается простоем.
Что делать, если найден скрытый дефект? Инженер фиксирует его в отчёте. Если критично — предлагается плановый ремонт в удобное окно. Если устранимо на месте — делается сразу.
Профилактика — это инвестиция, а не расходы
Каждый рубль, потраченный на профилактику, экономит 5 — 8 рублей на аварийных ремонтах и простоях. X-Plata выполняет полный цикл планово-предупредительного обслуживания с выездом на предприятия Москвы и области, а также принимает оборудование из регионов. Бесплатная диагностика, прозрачные отчёты, гарантия 12 месяцев.
