Производство стоит. Станок, который исправно работал десятилетиями, внезапно отказывает. А нового блока нет и не будет — завод-изготовитель закрыл эту линейку ещё в прошлом веке. Схемы утеряны, запасных частей не существует, а зарубежные поставки заблокированы. Кажется, что техника превратилась в бесполезный металлолом. Но на самом деле это не так. В большинстве случаев электронику можно вернуть к жизни. Восстановление плат, подбор современных компонентов, адаптация узлов — всё это реально и занимает от нескольких дней до двух недель.
Когда оригинальная деталь больше не выпускается, у вас есть два варианта: либо восстанавливать существующую плату на уровне компонентов, либо устанавливать современный совместимый аналог с адаптацией. В лаборатории X-Plata мы начинаем с бесплатной диагностики — определяем, что сломалось и можно ли это починить. Обычно восстановление занимает несколько дней, обходится значительно дешевле покупки нового узла, и на все работы мы даём годовую гарантию.
Почему найти запчасть на старый станок становится невозможно
Бывает, что оборудование нельзя отремонтировать «по-честному» — через официального дилера. Причины — в четырёх типичных ситуациях:
Ситуация 1. Производитель закрыл модель. Линейку сняли с производства, и никаких запасных частей не осталось. Особенно часто это случается с Siemens S7-300, Fanuc или Yaskawa 20-летней давности. Подробнее о ремонте таких систем — в статье «От контроллеров Siemens S7-300 к Allen-Bradley» .
Ситуация 2. Иностранный бренд ушёл из России. Оборудование технически ещё выпускается, но поставки и поддержка заблокированы. Так случилось с Allen-Bradley, Beckhoff, Omron, Lenze и многими другими.
Ситуация 3. Параллельный импорт слишком сложный и дорогой. Даже если модуль физически есть на складе в другой стране, логистика через третьи страны, таможня и валютные риски делают поставку неподъёмно дорогой и долгой — месяцы ожидания.
Ситуация 4. Оборудование уникальное. Какие-то станки собирались под конкретный завод. На них стоят платы без маркировки, с заказными микросхемами, и никакой документации к ним никогда не было.
Если производство остановилось прямо сейчас — сохраняйте спокойствие и действуйте по готовому плану. У нас есть подробная инструкция: «Что делать, если встал станок с ЧПУ» .
Если ваша ситуация попадает хотя бы под один из этих пунктов, не спешите сдаваться. Восстановление или грамотная модернизация помогут сохранить станок в рабочем состоянии без покупки нового.
Таблица: типы узлов и инженерные решения X-Plata
Раз уж новый блок не достать, приходится искать другие пути. Мы действуем по ситуации: где-то чиним плату, где-то заменяем устаревшие детали на современные.
Таблица 1. Снятое с производства оборудование — типы узлов и решения X-Plata
| Тип узла | Проблема при отказе | Инженерное решение X-Plata | Срок | Экономия vs новый блок |
|---|---|---|---|---|
| Частотный преобразователь | Серия снята с производства, силовой модуль снят с конвейера | Компонентный ремонт силовой части (IGBT, выпрямители, драйверы затворов) | 3 — 10 дней | Существенная |
| Серводвигатель / Сервопривод | Износ энкодера, датчик снят, протокол закрыт | Восстановление оптической шкалы, замена подшипников, юстировка | 5 — 14 дней | Значительная |
| Контроллер (ПЛК) | Выгорание процессорного ядра или модуля памяти | Компонентный ремонт цепей питания/логики, перенос прошивки, ретрофит | 5 — 14 дней | Существенная |
| Панель оператора (HMI) | Деградация матрицы, выход из строя контроллера тачскрина | Замена CCFL на LED, адаптация доступных сенсорных стекол и контроллеров | 3 — 10 дней | Значительная |
| Импульсный блок питания | Устаревший форм-фактор, нестандартные вторичные напряжения | Компонентный ремонт ШИМ-тракта или сборка эквивалента в штатный корпус | 3 — 7 дней | Существенная |
| Прецизионный энкодер | Производитель ликвидирован, нет запчастей | Восстановление дорожек фотоприемника, монтаж переходного фланца | 5 — 14 дней | Значительная |
Каждое решение подбирается строго по результатам входного инструментального анализа. При критических сквозных повреждениях текстолита выполняется аппаратный ретрофит с адаптацией современного функционального аналога.
Ремонт «по компонентам» практически всегда обходится дешевле, чем попытка купить новый узел через параллельный импорт. А если плата разрушена — ставим современный аналог с минимальной переделкой.
Что такое ретрофит и когда он выгоднее ремонта
Для точного выбора стратегии обслуживания важно разграничивать базовую терминологию:
- Компонентный ремонт — это процесс локализации и замены конкретных вышедших из строя радиоэлементов (транзисторов, микросхем, конденсаторов, оптопар) на существующей печатной плате без изменения её общей схемотехники и заводской логики работы.
- Ретрофит (Retrofit) — это инженерная модернизация оборудования, заключающаяся в замене устаревшего или недоступного электронного узла на современный функциональный аналог с сохранением прежнего технологического функционала станка (включая адаптацию посадочных мест, кабельных трасс и программных протоколов).
- TCO-анализ (Total Cost of Ownership) — методология расчета совокупной стоимости владения оборудованием на протяжении его жизненного цикла, учитывающая прямые затраты на покупку / ремонт, накладные расходы, логистику и финансовые потери от технологического простоя.
Ретрофит или ремонт — как выбрать оптимальный путь?

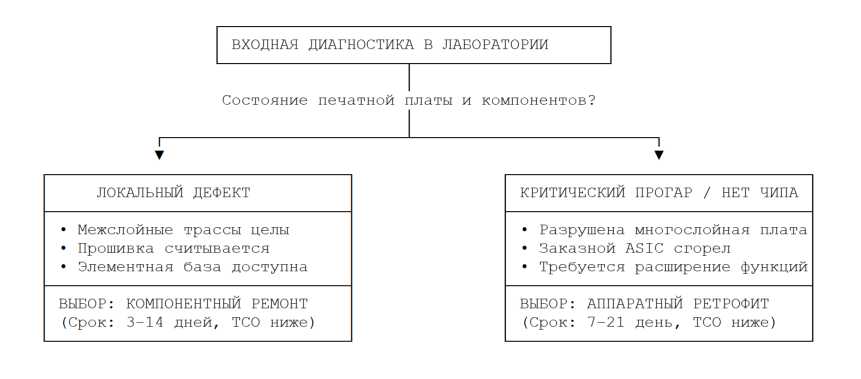

Выбор между восстановлением и модернизацией определяется степенью сохранности узла и рыночной доступностью компонентов:
- Когда выгоднее компонентный ремонт: повреждение носит локальный характер (выгорел блок питания, пробит силовой транзистор, нарушена пайка BGA-чипа); многослойная структура текстолита сохранена; программа управления не повреждена. В этом случае ремонт обходится в минимальную сумму, не требует пусконаладки и сохраняет заводскую конфигурацию станка. О причинах долговечности такого подхода читайте в материале «Почему новый блок менее надёжен, чем восстановленный» .
- Когда выгоднее ретрофит: плата получила сквозной термический прогар внутренних слоёв; сгорел проприетарный контроллер (ASIC), прошивка которого утрачена и не подлежит вычитке; предприятию требуется интегрировать станок в современную MES-систему через Ethernet/Profinet вместо устаревшего интерфейса RS-232.
Ретрофит — это когда мы ставим новый блок взамен старого, но так, чтобы станок не потерял ни одной своей функции. Это вариант для случаев, когда плата разрушена полностью или нужной детали уже не найти.

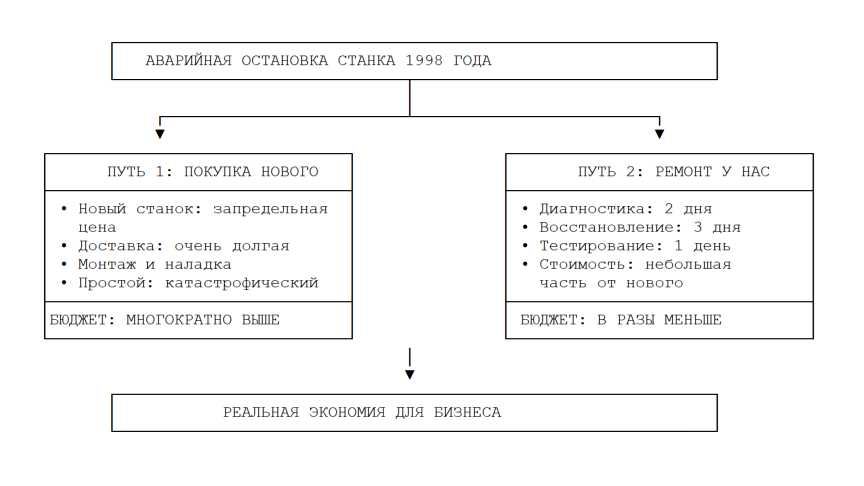

Кейс 1: Ремонт платы управления станком 1998 года
- Оборудование: Плата позиционирования и управления приводами токарного обрабатывающего центра 1998 года выпуска. Завод-изготовитель ликвидирован в начале 2000-х, техническая документация и схема отсутствуют.
- Симптоматика: Станок аварийно отключился во время нарезания резьбы. На встроенном монохромном экране погасла индикация, система ЧПУ перестала отвечать на внешние управляющие сигналы.
- Альтернативы заказчика: Покупка нового аналогичного блока невозможна из-за отсутствия предложений на мировом рынке. Замена всего станка на современный аналог оценивалась в очень значительную сумму со сроком поставки от нескольких месяцев.
Инженерное решение X-Plata:
- Диагностика (2 дня): Мы провели детальный анализ платы — осмотрели каждый слой под микроскопом и проверили все цепи питания. Выяснилось: оборван проводник во вторичной цепи блока питания.
- Компонентный ремонт (3 дня): Проводник восстановлен микропайкой с армированием, установлены высокотемпературные конденсаторы с низким импедансом (серия 105°C Low ESR), проведена тотальная пропайка контактов интерфейсных микросхем, устранены кольцевые микротрещины.
- Стендовые испытания (1 день): Выполнена симуляция технологического цикла под нагрузкой на тестовом стенде с проверкой стабильности рабочих напряжений.
Итог: Станок снова работает. Мы уложились в минимальные сроки, потратили на ремонт гораздо меньше, чем пришлось бы отдавать за новый агрегат. Предприятие сэкономило серьёзные средства. Всё, что мы восстановили, находится под нашей гарантией — 1 год. Ознакомьтесь с другими примерами в статье «Кейс: ремонт платы управления станком 1998 года».
Вот реальный пример: токарный станок 1998 года, производитель уже не существует. Плата управления сгорела. Мы восстановили её за несколько дней, потратив небольшую сумму. А замена станка обошлась бы предприятию в астрономическую сумму. Экономия — колоссальная.

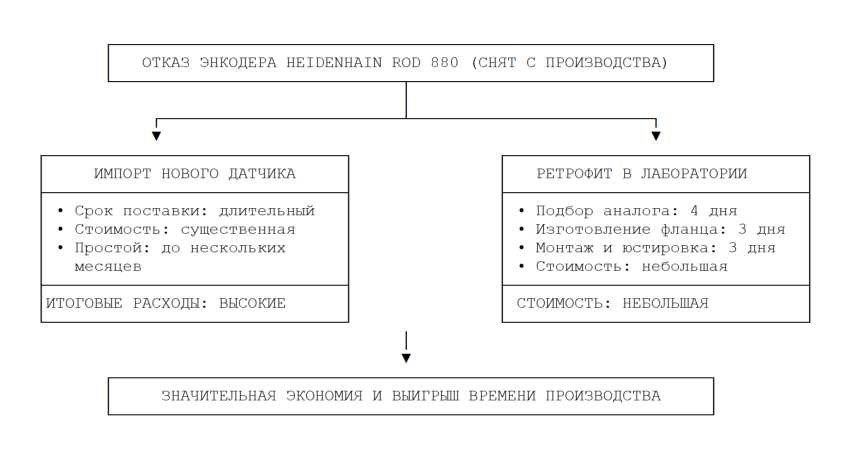

Кейс 2: Ретрофит энкодера Heidenhain на снятом с производства станке
- Оборудование: Оптический инкрементальный датчик положения Heidenhain ROD 880 в составе пятикоординатного фрезерного станка 2002 года. Линейка ROD 880 снята с производства вендором и заменена на серию ROC 880 с другим механическим фланцем и обновленным протоколом.
- Симптоматика: Станок регулярно терял координатную привязку по оси Z. На высоких скоростях подачи система ЧПУ фиксировала фазовую ошибку обратной связи.
- Дефектовка: Оптическое стекло энкодера получило неустранимые механические сколы и налёт масляного аэрозоля из-за износа сальникового уплотнения и вибрационной нагрузки станины. Восстановление исходной шкалы было физически невозможно.
Реализация инженерного ретрофита:
- Подбор аппаратного аналога (4 дня): Подобран современный оптический энкодер с идентичными электрическими параметрами (разрешение 18 000 имп/об, дифференциальный TTL-выход 5V, совместимость по тактовой частоте).
- Механическая адаптация (3 дня): На собственном прецизионном оборудовании спроектирован и выточен переходный фланец из авиационного дюралюминия для совмещения нового датчика с посадочным гнездом мотора.
- Интеграция и настройка (3 дня): Подключили новый датчик, настроили нулевую метку, скорректировали параметры в управляющей программе станка.
Итог: Мы справились за несколько дней. Затраты вышли скромными, а время ожидания исчислялось днями, а не месяцами. Подробнее о ремонте энкодеров читайте в статье «Кейс: энкодер Heidenhain, который чинили три мастера» .
Другой случай: энкодер Heidenhain на фрезерном станке. Оригинал уже не выпускается. Мы подобрали современный аналог, изготовили переходной фланец, настроили — и станок заработал через несколько дней. Вместо месяцев ожидания и огромных трат на импорт.
Сравнительный анализ затрат: ремонт, модернизация или новый станок
Анализ совокупной стоимости владения наглядно демонстрирует баланс затрат, рисков и скорости восстановления производственного цикла.
Таблица 2. Сравнение TCO при недоступности оригинальных запчастей
| Критерий сравнения | Ремонт у нас | Модернизация узла | Полная замена |
|---|---|---|---|
| Стоимость решения | Небольшая часть от цены узла | Ощутимая часть от цены узла | 100% стоимости |
| Сроки выполнения | 3 — 14 дней | 7 — 21 день | Несколько месяцев |
| Потери от простоя | Минимальные | Умеренные | Критические |
| Риск несовместимости | Отсутствует | Минимальный | Высокий |
| Пусконаладка | Не требуется | 1 — 3 дня | 1 — 4 недели |
| Гарантия | 12 месяцев | 12 месяцев | Заводская |
| Доступность решения | В 90% случаев | При необратимом выгорании | Зависит от санкций |
| Итоговая стоимость (TCO) | Минимальная | Оптимальная | Максимальная |
Экономический расчёт подтверждает: компонентный ремонт и точечный ретрофит исключают избыточные капитальные вложения. Покупка нового станка оправдана исключительно при физическом предельном износе направляющих, шпиндельных узлов и базовой станины. Подробнее о структуре затрат читайте в аналитическом обзоре «Ремонт или замена: что выгоднее» .
Когда складываешь все затраты — от стоимости нового оборудования до убытков от остановки — вывод очевиден: восстановление почти всегда оказывается экономически оправданным.
Чек-лист: что делать, если оборудование осталось без поддержки
Если ваше оборудование перешло в статус «orphan» (снято с производства, нет запчастей и поддержки), следуйте проверенному инженерному алгоритму:
- Локализуйте отказавший функциональный блок. Определите, какой именно узел отказал: может быть, это частотник, сервопривод, контроллер, датчик, панель управления или блок питания. Запишите все симптомы и сфотографируйте шильдики — так будет проще идентифицировать оборудование.
- Запросите официальный статус модели. Уточните у поставщика или профильного дистрибьютора статус номенклатуры: является ли позиция устаревшей (Discontinued / EOL), и существует ли рекомендованная производителем таблица прямой замены.
- Критически оцените вторичный рынок. Осторожнее с предложениями на вторичном рынке. Б/у детали могут оказаться с практически выработанным ресурсом — их часто продают без какой-либо гарантии, и они выходят из строя почти сразу.
- Пришлите нам оборудование для диагностики. В X-Plata вы получите бесплатную проверку — за 1 — 2 дня мы скажем, что сломалось, можно ли это починить и сколько это будет стоить. Никаких обязательств с вашей стороны.
- Запросите смету на компонентный ремонт и вариант ретрофита. При невозможности прямого ремонта лаборатория рассчитает стоимость и сроки модернизации с установкой современного доступного аналога.
- Проведите экспресс-анализ совокупных затрат (TCO). Сопоставьте затраты на ремонт / ретрофит со стоимостью простоя и капитальными расходами на покупку нового агрегата.
- Примите инженерно обоснованное решение. В 90% случаев локальное восстановление или ретрофит возвращают станок в рабочий процесс в разы быстрее любых закупочных процедур.
Особое внимание уделите правилам логистики — ознакомьтесь с инструкцией «Как правильно упаковать и отправить электронный модуль».
Главное правило: не пытайтесь угадать, что делать. Доверьте диагностику профессионалам. В девяти случаях из десяти восстановление или замена узла окажутся быстрее и дешевле покупки нового станка.
Как мы подбираем аналоги, когда оригинальных компонентов нет
Можно ли заменить устаревший контроллер на современный аналог?
Инженерный подбор функциональных аналогов для устаревшей микроэлектроники кардинально отличается от простого поиска деталей по каталогам. Задача требует комплексного анализа электрической совместимости, параметров быстродействия, температурных режимов и интерфейсов обмена данными.
─────────────────────────────────────────────────────────────────────
ПАРАМЕТРЫ СОВМЕСТИМОСТИ ПРИ ПОДБОРЕ АНАЛОГОВ
─────────────────────────────────────────────────────────────────────
• Электрические: напряжения питания, уровни логики, рабочие токи
• Интерфейсные: RS-485, CAN, Profibus, Profinet, EtherCAT
• Программные: декомпиляция, адаптация регистров, перенос проектов
• Механические: топология выводов, адаптеры креплений, охлаждение ─────────────────────────────────────────────────────────────────────При замене контроллеров уровня Siemens S7-300 на современную платформу S7-1500 или отечественные аналоги инженеры X-Plata выполняют миграцию программного обеспечения: декомпиляцию и адаптацию исходного кода, замену модулей дискретного и аналогового ввода-вывода, переконфигурирование сетевых адресов и таймингов опроса датчиков.
При подборе аналогов для частотных преобразователей и сервоусилителей рассчитываются номинальные и пиковые токи, перегрузочная способность, тип управления (скалярное, бездатчиковое векторное или замкнутый контур с энкодером) и динамика торможения. Если габариты или распиновка разъёмов отличаются, изготавливаются монтажные переходные пластины и интерфейсные кросс-платы. Узнайте больше о специфике работы в условиях ограничений в статье «Санкции и импортозамещение: ремонт оборудования» .
Подбор современного аналога — это не пара кликов в каталоге. Это целая инженерная задача: проверить электрическую совместимость, совместимость протоколов, габариты, а если речь о контроллере — ещё и перенести программу, переконфигурировать и запустить.
Часто задаваемые вопросы
Можно ли восстановить сложную плату, если на неё нет схемы и сервисного мануала?
Да, это обычная практика. Почти половина устройств, которые нам привозят, не имеют никаких схем и мануалов. Наши инженеры «читают» плату как карту: восстанавливают цепи, определяют характеристики микросхем и проверяют всё измерительными приборами. На это уходит 1 — 2 дня.
Что делать, если оригинальный силовой транзистор или чип снят с производства и не имеет прямых аналогов?
В таких ситуациях мы применяем две технологии: поиск оригинальных проверенных компонентов из сертифицированных лабораторных запасов либо схемотехническую модификацию узла. Инженеры пересчитывают параметры обвязки и интегрируют современный полупроводниковый ключ с улучшенными характеристиками по напряжению, току и тепловыделению.
Насколько ретрофит экономически выгоднее покупки нового станка?
Проект комплексного ретрофита управляющей электроники обходится значительно дешевле нового аналогичного станка и занимает несколько недель. Приобретение нового импортного оборудования требует 100% капитальных затрат, оплаты пошлин, расходов на доставку, шефмонтаж, а также влечёт длительный технологический простой производства.
Как отправить неисправный электронный блок на диагностику из региона РФ?
Мы постоянно получаем оборудование из разных регионов России. Отправляйте через любую удобную ТК — СДЭК, Деловые Линии, ПЭК. Как только груз прибывает в Москву, наш курьер забирает его с терминала. Диагностика бесплатна, даже если мы не сможем помочь — вы ничего не платите.
Кратко: что делать, если оборудование снято с производства
- Оборудование переходит в категорию сложного, когда производитель прекратил поддержку, бренд покинул рынок РФ, заблокирован параллельный импорт, либо система уникальна.
- Компонентный ремонт печатных плат сохраняет оригинальную архитектуру станка, обеспечивает существенную экономию бюджета и занимает 3 — 14 рабочих дней.
- Инженерный ретрофит (замена устаревшего блока на современный аналог) обходится значительно дешевле нового станка и выполняется за 7 — 21 день.
- TCO-анализ подтверждает: компонентное восстановление и точечный ретрофит значительно дешевле и быстрее закупки нового производственного комплекса.
- Диагностика в лаборатории X-Plata проводится бесплатно за 1 — 2 дня — заказчик получает точные цифры сметы без финансовых рисков.
- Инженерный подбор аналогов базируется на расчёте электрических параметров, протоколов связи, посадочных размеров и программной совместимости.
- В 90% случаев снятую с производства технику можно вернуть в полноценную эксплуатацию без дорогостоящей замены всего станочного парка.
Главное: старое оборудование — это не потерянные деньги
Производитель закрыл линейку, а запчастей нет — это не повод выкидывать оборудование. В большинстве случаев старую электронику можно вернуть к жизни.
Мы в X-Plata специализируемся именно на такой работе: восстанавливаем платы 20 — 30-летней давности, даже без схем и мануалов. Берём на себя всё — от диагностики до финальных испытаний. Диагностика бесплатна, гарантия — год.
