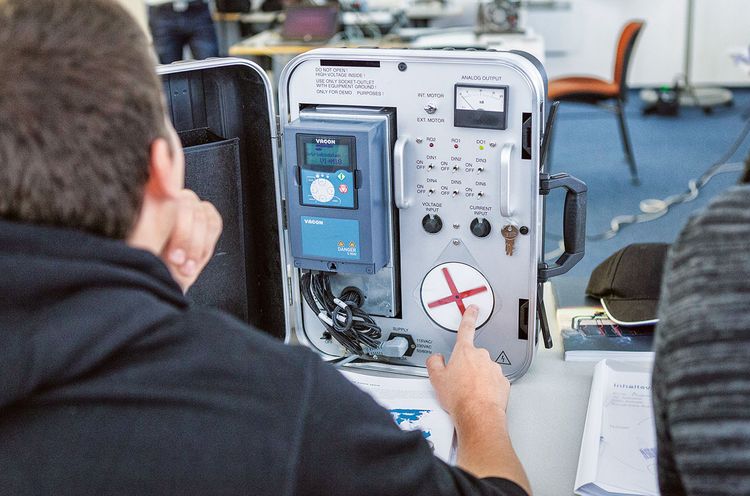

Частотный преобразователь (ЧП, ПЧ) – это интеллектуальное сердце современного электропривода. Его основная задача – точное управление скоростью и моментом асинхронных электродвигателей путем преобразования параметров питающей сети. Широкое внедрение этих устройств обусловлено значимыми преимуществами: повышение энергоэффективности до 60%, плавный пуск, продляющий ресурс механики, и точное соответствие скорости двигателя требованиям технологического процесса. Однако сложность электронной начинки делает ПЧ уязвимым к различным сбоям. В этом материале специалисты компании X-Plata детально разберут все аспекты ремонта промышленной электроники на примере частотных преобразователей.
Сферы применения и принцип действия частотных преобразователей
Перед тем как углубиться в неисправности, важно понимать, где и как работает это устройство.
Ключевые области использования ЧП
- Жилищно-коммунальное хозяйство: системы циркуляции и подачи воды, насосы канализации, оборудование котельных.
- Промышленные предприятия: конвейерные линии, станки для обработки металла, подъемные краны и лебедки.
- Специальные системы: лифтовые установки, приточная и вытяжная вентиляция, чиллеры и холодильные компрессоры.

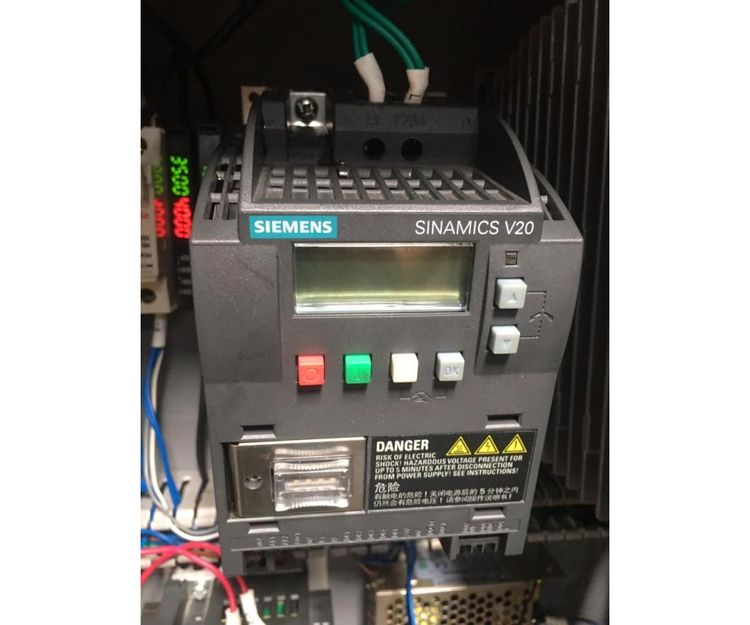

- Принцип работы основан на двойном преобразовании электроэнергии: входное переменное напряжение сначала выпрямляется, а затем инвертор формирует из него напряжение с необходимой частотой и амплитудой. Именно эта гибкость и является источником как преимуществ, так и потенциальных проблем устройства.
Почему выходит из строя частотный преобразователь? Анализ основных причин
Статистика отказов, собранная нашими инженерами за годы работы, позволяет выделить четыре основные категории причин поломок.
- Электрические воздействия (до 40% случаев).
- Скачки и перепады напряжения в сети.
- Импульсные помехи, вызванные соседним силовым оборудованием.
- Перекос (несимметрия) фаз питающего напряжения.
- Короткие замыкания в силовой цепи двигателя или внутри самого преобразователя частоты.
- Тепловые перегрузки (около 30% случаев).
- Ухудшение условий охлаждения из-за загрязнения радиаторов и вентиляционных решеток пылью.
- Эксплуатация в помещениях с повышенной температурой окружающего воздуха.
- Выход из строя вентиляторов принудительного охлаждения.
- Механические и внешние факторы (примерно 20%).
- Постоянная вибрация от установленного рядом оборудования.
- Загрязнение внутренних плат пылью, металлической стружкой или масляным туманом.
- Воздействие повышенной влажности, паров или агрессивных химических сред.
- Человеческий фактор (до 10%).
- Ошибки при монтаже и первоначальной настройке параметров.
- Систематическое нарушение регламентов технического обслуживания.
- Эксплуатация устройства в режимах, выходящих за пределы его номинальных характеристик.
Таблица кодов ошибок: расшифровка и оперативные действия
Одна из ключевых функций современного ЧП – встроенная система самодиагностики. Вот расшифровка наиболее распространенных аварийных сигналов.
| Код ошибки | Описание | Вероятные причины | Алгоритм устранения | Критичность |
|---|---|---|---|---|
| OC | Перегрузка при разгоне | Некорректные настройки времени разгона, механическое заклинивание привода. | 1. Увеличить параметр времени разгона. 2. Проверить механическую часть на предмет заеданий. 3. Проверить настройку ограничения тока. | Высокая |
| OH | Перегрев корпуса | Засорение системы охлаждения, высокая температура в помещении, отказ вентилятора. | 1. Очистить вентиляционные пути и радиаторы. 2. Проверить работоспособность кулеров. 3. Обеспечить нормальный приток воздуха или снизить нагрузку. | Критическая |
| OL | Перегрузка привода | Превышение номинального тока двигателя, неверный подбор мощности ПЧ. | 1. Проверить соответствие мощности преобразователя и двигателя. 2. Уменьшить механическую нагрузку. 3. Настроить защитные параметры (номинальный ток двигателя). | Высокая |
| SPI | Обрыв фазы | Плохой контакт в клеммной колодке, перегорание предохранителя, обрыв кабеля. | 1. Прозвонить целостность каждой фазы на входе и выходе. 2. Затянуть все силовые контакты. 3. Заменить поврежденные элементы. | Средняя |
| BCE | Ошибка торможения | Неисправность тормозного резистора, обрыв в его цепи, некорректные настройки торможения. | 1. Измерить сопротивление тормозного резистора. 2. Проверить целостность подключения. 3. Настроить параметры времени и уровня торможения. | Высокая |
Углубленная диагностика: пошаговая методика
Если сброс ошибки не помогает, необходима последовательная диагностика.
Визуальный и аппаратный контроль
- Внешний осмотр: проверка корпуса на следы перегрева (потемнение, деформация, запах гари), оценка чистоты систем вентиляции, контроль надежности всех электрических соединений.
- Проверка питающей сети: измерение напряжения (допуск ±10%), частоты (50±0.5 Гц) и симметрии фаз (разбаланс не более 2%).
- Диагностика силовых цепей: замер сопротивления изоляции (норма >1 МОм), проверка целостности кабелей и контактов.
- Оценка системы охлаждения: контроль работы вентиляторов, температуры на ключевых элементах (силовые транзисторы, драйверы).
Программный и компонентный анализ
- Анализ журнала ошибок: считывание истории аварий для выявления закономерностей.
- Проверка рабочих параметров: мониторинг токов, напряжений и температур в реальном времени.

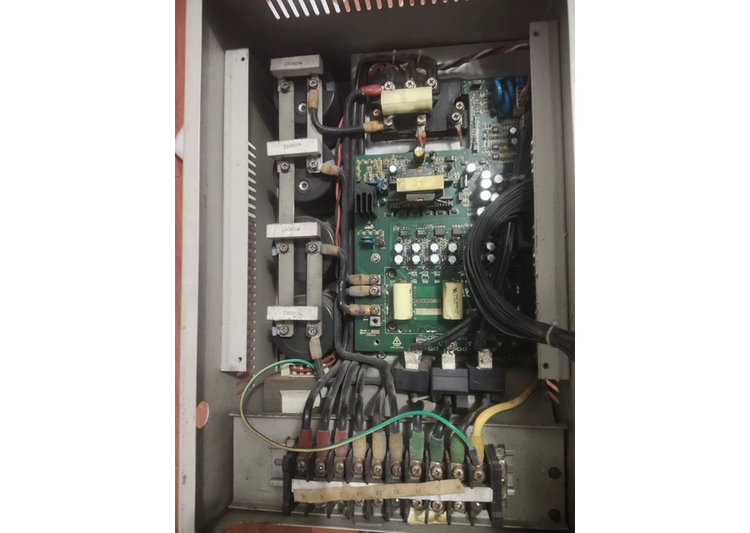

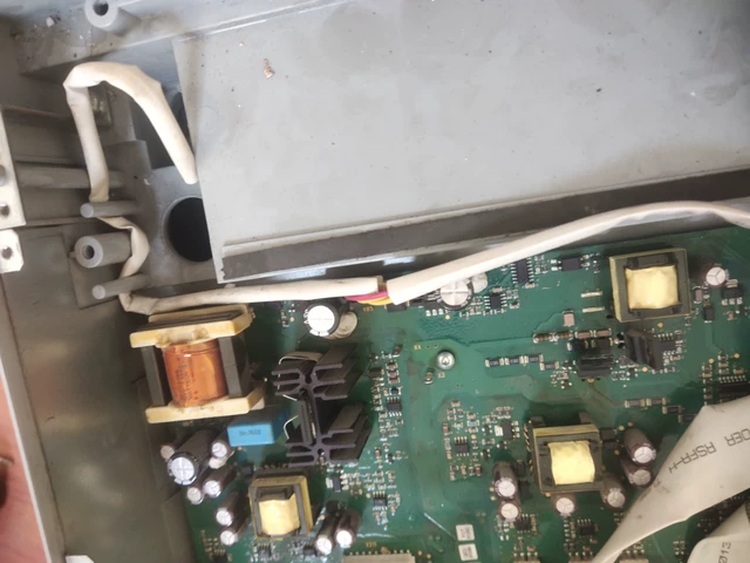

- Детальный анализ печатных плат: на этом этапе мастер проводит визуальную и инструментальную диагностику электронных компонентов. Критически важно обнаружить дефектные элементы: электролитические конденсаторы со вздутым корпусом, резисторы с потемнением или нарушением номинала, а также признаки разрушения силовых ключей (IGBT-транзисторов). Данная процедура – фундамент для проведения компонентного восстановления преобразователя частоты. Такой подход предполагает точечную замену вышедших из строя деталей, а не целых дорогостоящих сборок.
Профессиональный сервис от X-Plata: когда и почему стоит к нам обратиться
Самостоятельный ремонт возможен для простых случаев, но многие неисправности требуют профильного оборудования и опыта. Компания X-Plata специализируется на ремонте промышленной электроники любой сложности, включая компонентный ремонт преобразователя частоты.
Наши ключевые преимущества:
- Собственная лаборатория, оснащенная современными диагностическими стендами, осциллографами и анализаторами.
- Обширный склад оригинальных компонентов и аналогов от проверенных поставщиков для оперативного проведения работ.
- Команда инженеров с опытом работы более 10 лет в области силовой электроники и промышленной автоматики.
- Полный цикл услуг: от экспресс-диагностики до пост-ремонтных испытаний под нагрузкой.
- Гарантия 12 месяцев на все виды выполненных работ, что подтверждает уверенность в их качестве.
Этапы сотрудничества с X-Plata
- Консультация и первичный анализ симптомов неисправности.
- Экспресс-диагностика в нашем сервисном центре.
- Составление детального заключения и точной сметы на ремонт.
- Согласование и выполнение работ с возможностью фотоотчета.
- Контрольные испытания на специализированном стенде.
- Возврат оборудования с предоставлением гарантийных обязательств.
Когда обращение к специалистам обязательно?
- Ошибки повторяются после их сброса и выполнения базовых рекомендаций.
- Имеются видимые физические повреждения: вздутые конденсаторы, почерневшие платы.
- Зафиксированы признаки электрического пробоя (искры, хлопок).
- Возникли сложные программные или аппаратные сбои, связанные с работой процессора или драйверов.
- Недостаток практических навыков, специального оборудования и доступа к качественным запасным частям для проведения восстановительных работ собственными силами.
Профилактика неисправностей – основа бесперебойной работы
Чтобы максимально увеличить ресурс частотного преобразователя, придерживайтесь простых правил:
- Регулярное техническое обслуживание: чистка системы охлаждения не реже одного раза в квартал; проверка затяжки силовых и управляющих контактов раз в полгода; визуальный контроль состояния кабелей.
- Постоянный мониторинг: ведение журнала рабочих токов и температур, фиксация любых изменений в характере работы привода.
- Квалификация персонала: обучение операторов основам эксплуатации и базовой диагностике.
Современный частотный преобразователь – это высокотехнологичное устройство, ремонт которого требует глубоких знаний и точной диагностики. Используя это руководство, вы сможете определить характер неполадки и принять взвешенное решение о дальнейших действиях.
