Сервоприводы являются сердцем современной промышленной автоматики, обеспечивая высокоточное позиционирование, управление скоростью и моментом в станках с ЧПУ, роботизированных комплексах, упаковочных и текстильных машинах. Их надежная работа напрямую определяет бесперебойность технологических процессов. Однако, как и любое сложное электромеханическое устройство, серводвигатель требует грамотной эксплуатации и понимания факторов риска. Внезапный выход из строя этого узла ведет к дорогостоящим простоям, срыву сроков выпуска продукции и незапланированным расходам.
В данном материале мы системно рассмотрим основные источники проблем, методы диагностики и превентивные меры, позволяющие значительно увеличить межремонтный интервал. Отдельно остановимся на профессиональном подходе к восстановлению оборудования, который предлагает компания X-Plata, специализирующаяся на компонентном ремонте промышленной электроники.
Принцип действия и конструкция сервопривода
Для понимания причин отказов необходимо знать основы устройства. Серводвигатель — это замкнутая электромеханическая система, состоящая из нескольких ключевых компонентов:
- Электродвигатель (синхронный или асинхронный) — создает крутящий момент.
- Датчик обратной связи (энкодер, резольвер) — непрерывно отслеживает положение вала, скорость и направление вращения, передавая данные на контроллер.
- Управляющая электроника (плата управления, усилитель) — обрабатывает сигналы от датчика и внешнего контроллера, корректируя работу мотора.
- Исполнительные и вспомогательные элементы — подшипниковые узлы, тормозные механизмы, силовые и сигнальные кабели, обмотки статора/ротора.
Сбой в работе любого из этих элементов нарушает точность всей системы и может привести к ее полной остановке.
Ранние признаки неисправности сервомотора
Своевременное выявление симптомов позволяет предотвратить катастрофические поломки. Обратите внимание на следующие сигналы:
- Появление посторонних звуков: скрежет, вой или визг из области подшипников; неравномерный гул.
- Нестабильность работы: рывки, колебания оси, потеря точности позиционирования, «промахи» в конечные точки.
- Чрезмерный нагрев корпуса двигателя, превышающий нормативные значения.
- Замедление реакции на управляющие команды, увеличение времени выхода на режим.
- Самопроизвольные остановки или срабатывания аварийной защиты (Alarm).
- Появление ошибок на дисплее частотного преобразователя или системного контроллера.
Для точной диагностики на ранней стадии эффективно применение специализированных средств: мегаомметров для проверки изоляции, виброанализаторов и тепловизоров для выявления скрытых дефектов.
12 основных причин выхода из строя серводвигателей и методы их профилактики
1. Загрязнение – наиболее распространенный фактор поломок
Промышленная среда агрессивна: пыль, металлическая стружка, масляный туман и влага проникают внутрь корпуса.
- Последствия: Абразивный износ подшипников, разрушение изоляции обмоток, ухудшение теплоотвода, засорение датчика обратной связи.
- Профилактика: Использование двигателей с соответствующей степенью защиты (IP), регулярная очистка корпуса и систем вентиляции, установка дополнительных защитных кожухов.
2. Отказ подшипникового узла
Подшипники – наиболее нагруженные механические части.
- Причины: Естественный износ, несоосность вала с нагрузкой, неправильный монтаж, недостаток или загрязнение смазки.
- Профилактика: Регулярный контроль вибрации и температуры, проверка осевого и радиального люфта. Своевременная замена подшипников до их полного разрушения.
3. Износ или неисправность тормозного механизма
Встроенный тормоз удерживает нагрузку в статическом положении.
- Причины: Частые аварийные остановки, работа с перегрузкой, износ фрикционных накладок.
- Профилактика: Настройка корректного момента срабатывания, использование тормозов, рассчитанных на интенсивный режим работы.
4. Повреждение обмоток электродвигателя
Критичная неисправность, часто требующая сложного ремонта серводвигателя.
- Причины: Пробой изоляции из-за перегрева или влаги, межвитковое замыкание, последствия некачественного предыдущего ремонта.
- Профилактика: Регулярный замер сопротивления изоляции (мегомметром), контроль температурного режима, обеспечение сухости среды.
5. Дефекты кабельной сети
Силовые и сигнальные кабели постоянно подвержены динамическим нагрузкам.
- Причины: Перетирание, усталость жил от постоянного изгиба, повреждение экранирующей оплетки, коррозия контактов.
- Профилактика: Применение специализированных гибких кабелей в вибростойком исполнении, правильная укладка в кабель-каналы, периодический визуальный осмотр.
6. Перегрев
Главный «ускоритель» старения всех компонентов.
- Причины: Недостаточное охлаждение, забитые радиаторы, работа на постоянной перегрузке, высокая внешняя температура в цеху.
- Профилактика: Контроль тока нагрузки, обеспечение свободной циркуляции воздуха, чистка воздушных трактов, установка дополнительного охлаждения.
7. Размагничивание постоянных магнитов ротора
Характерно для современных синхронных серводвигателей с постоянными магнитами.
- Причины: Длительный перегрев выше допустимой температуры Кюри, сильные токи короткого замыкания, ударные механические воздействия.
- Последствие: Необратимая потеря крутящего момента.
- Профилактика: Строгое соблюдение рабочих токовых и температурных пределов.
8. Воздействие электростатического разряда (ЭСР)
Невидимая, но опасная угроза для микроэлектроники.
- Зона риска: Плата энкодера, управляющая электроника.
- Профилактика: Обязательное заземление персонала и оборудования, использование антистатических браслетов и инструмента при обслуживании.
9. Повышенная вибрация
Ведет к механическому разрушению.
- Причины: Дисбаланс ротора, несоосность, ослабление креплений, резонансные явления.
- Профилактика: Динамическая балансировка якоря, контроль моментов затяжки крепежа, применение виброизолирующих платформ.
10. Старение электронных компонентов
Платы управления подвержены естественной деградации.
- Причины: Термоциклирование (нагрев-остывание), скачки напряжения в сети питания, воздействие агрессивной среды.
- Профилактика: Поддержание стабильности питающего напряжения, контроль климатических условий.
11. Механические повреждения и износ
Результат нарушения правил эксплуатации или монтажа.
- Примеры: Изгиб вала, деформация фланца, износ шлицевого соединения.
- Профилактика: Строгое соблюдение инструкций по установке, использование рекомендованных производителем смазок и комплектующих.
12. Сбои в программном обеспечении и настройках
«Невидимая» поломка, часто имитирующая аппаратные неисправности.
- Причины: Сброс параметров настройки, некорректная регулировка контуров управления, ошибки в управляющей программе.
- Профилактика: Регулярное резервное копирование параметрических массивов, проверка настроек после отключений питания.
Профессиональное обслуживание и ремонт сервоприводов от X-Plata
Регулярное профилактическое обслуживание – самый экономичный способ избежать незапланированных остановок. Однако, если поломка все же произошла, критически важно правильно выбрать стратегию: замена узла на новый или профессиональный ремонт.
Компания X-Plata предлагает комплексный сервис для российских промышленных предприятий, делая ставку на углубленный компонентный ремонт промышленной электроники. Наш подход включает:

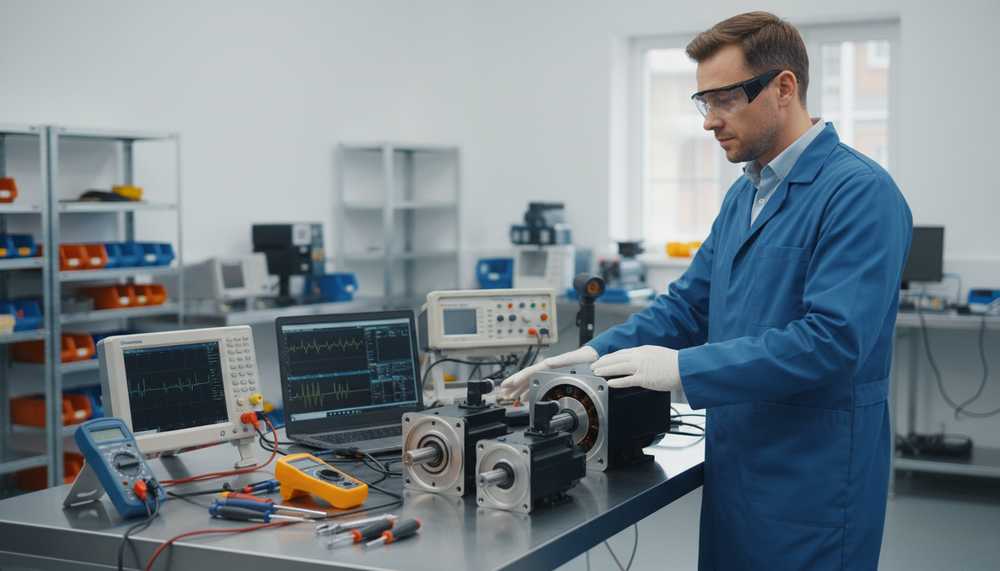

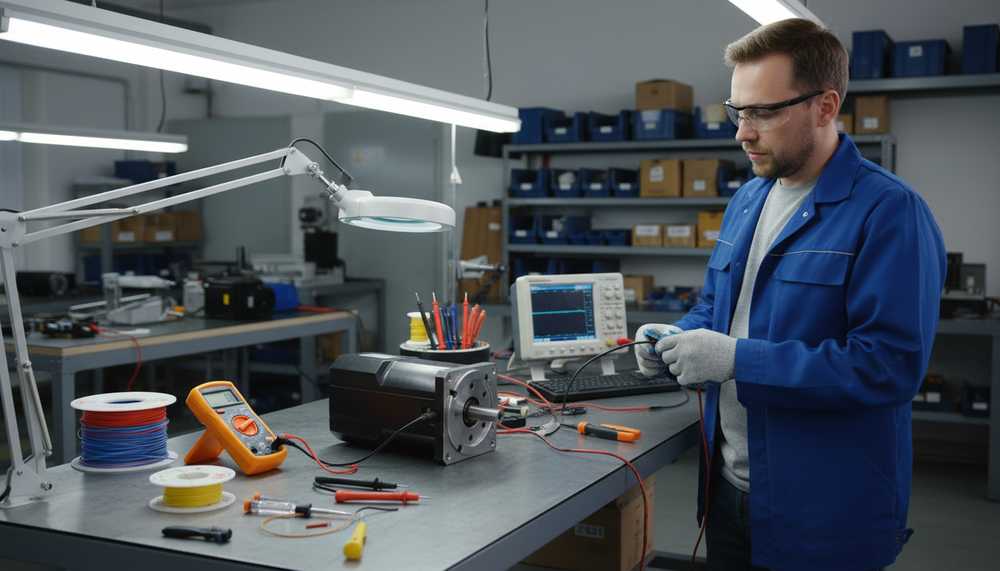

- Полную диагностику на современном оборудовании для точного определения корневой причины отказа.
- Восстановление силовых цепей и обмоток электродвигателей с использованием оригинальных или сертифицированных материалов.
- Ремонт энкодеров и датчиков обратной связи (резольверов, sin/cos энкодеров).
- Замену подшипников, тормозных колодок и других изношенных механических компонентов.
- Восстановление печатных плат управления и усилителей.
- Финальные испытания на стендах, имитирующих реальные рабочие режимы, и калибровку.
Такой подход, в отличие от простой замены, не только экономит бюджет, но и часто позволяет модернизировать узел, повысив его надежность для конкретных условий эксплуатации.
Часто задаваемые вопросы (FAQ)
Как определить, что серводвигатель требует внимания?
Первыми «звоночками» являются нехарактерный шум, потеря точности позиционирования и повышенный нагрев. При их появлении рекомендуется провести диагностику.
Можно ли полностью избежать поломок сервопривода?
Исключить вероятность на 100% невозможно, но системное плановое техническое обслуживание позволяет свести ее к минимуму и прогнозировать замену расходных компонентов.
Что включает в себя плановое ТО серводвигателя?
Стандартный комплекс: визуальный осмотр, чистку, проверку состояния кабелей и разъемов, замер сопротивления изоляции, контроль вибрации и температуры в рабочих режимах.
Какой средний срок службы сервопривода?
При корректной эксплуатации, соблюдении нагрузочных характеристик и своевременном обслуживании ресурс современных серводвигателей может превышать 10-15 лет.
Что выгоднее: ремонт или покупка нового серводвигателя?
В более чем 70% случаев квалифицированный ремонт серводвигателей любой сложности оказывается экономически целесообразнее, особенно с учетом сроков поставки нового оборудования и необходимости его перенастройки в систему.
Надежность вашего производства зависит от надежности каждого компонента. Не допускайте, чтобы неисправность одного устройства парализовала весь цех.
Обращайтесь к нам в компанию X-Plata для проведения диагностики, планового обслуживания или компонентного ремонта промышленной электроники. Мы гарантируем профессиональный подход, соблюдение сроков и восстановление работоспособности вашего оборудования с предоставлением гарантии на выполненные работы.
